Discovery 3. Датчик скорости заднего колеса




Снятие


1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите и подоприте автомобиль.

2. Снимите колесо.

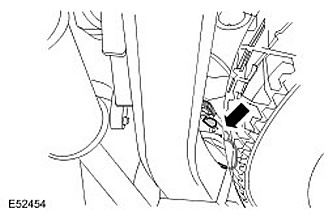

3. Расстыкуйте электрический разъем датчика антиблокировочной тормозной системы (ABS). Освободите зажим крепления жгута электропроводки.

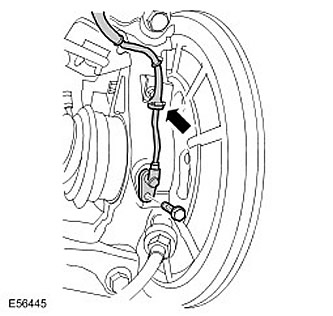

4. Снимите датчик скорости колеса с кулака колеса.

  • Отсоедините жгут электропроводки.
  • Выверните болт.

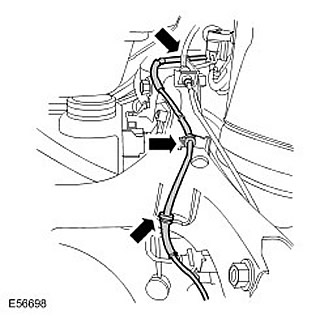

5. Снимите датчик скорости колеса. Освободите жгут электропроводки из четырех зажимов.








Установка


1. Убедитесь, что посадочное место датчика скорости колеса на кулаке колеса свободно от грязи.

2. Установите датчик скорости колеса. Вставьте жгут электропроводки в четыре зажима.

3. Закрепите датчик скорости колеса на кулаке колеса.

  • Затяните болт (момент затяжки 9 Нм).
  • Вставьте жгут электропроводки в зажим.

4. ПРИМЕЧАНИЕ: Убедитесь, что зажим крепления электрического разъема прикреплен к жгуту электропроводки кузова.

Состыкуйте электрический разъем датчика антиблокировочной тормозной системы (ABS). Подсоедините жгут электропроводки.

5. В случае установки нового датчика скорости колеса выполните опрос системы ABS при помощи Т4.
