Discovery 3. Антиблокировочная система
Спецификация ABS
Общая спецификация
Наименование
Спецификация
Изготовитель/тип системы
Антиблокировочная тормозная система Bosch 8.0 с
электронным регулятором тормозных сил (EBD), системой
торможения на поворотах (CBC), противобуксовочной
системой (ETC), режимом управляемого спуска (HDC),
системой компенсации крена (ARM), системой помощи при
экстренном торможении (EBA) и системой динамической
стабилизации (DSC)
Датчики скорости колеса:
Изготовитель/тип
Bosch DF11i
Расположение
Передние и задние кулаки колес с активным датчиком
направления движения, реагирующим на "мишень" на
приводном валу
Изготовитель/тип датчика закручивания вокруг
вертикальной оси
Bosch DRS MM1.OR
Спецификации моментов затяжки
Описание
Nm
lb-ft
Болт датчика переднего колеса
9
7
Болты опорной пластины переднего тормозного суппорта
275
203
Болты крепления корпуса переднего тормозного
суппорта
32
24
Болт крепления опорного кронштейна переднего
тормозного шланга к кулаку колеса
25
18
Болт крепления датчика скорости колеса к кулаку
колеса
9
7
Гайки опорного кронштейна блока ABS
8
6
Гайки крепления блока ABS к опорному кронштейну
23
17
Гайки M10 соединительного устройства тормозного
трубопровода
15
11
Гайки M12 соединительного устройства тормозного
трубопровода
15
11
Гайки M14 соединительного устройства тормозного
трубопровода
17
13
Болты датчика закручивания вокруг вертикальной оси
7
5
Колесные гайки
140
103

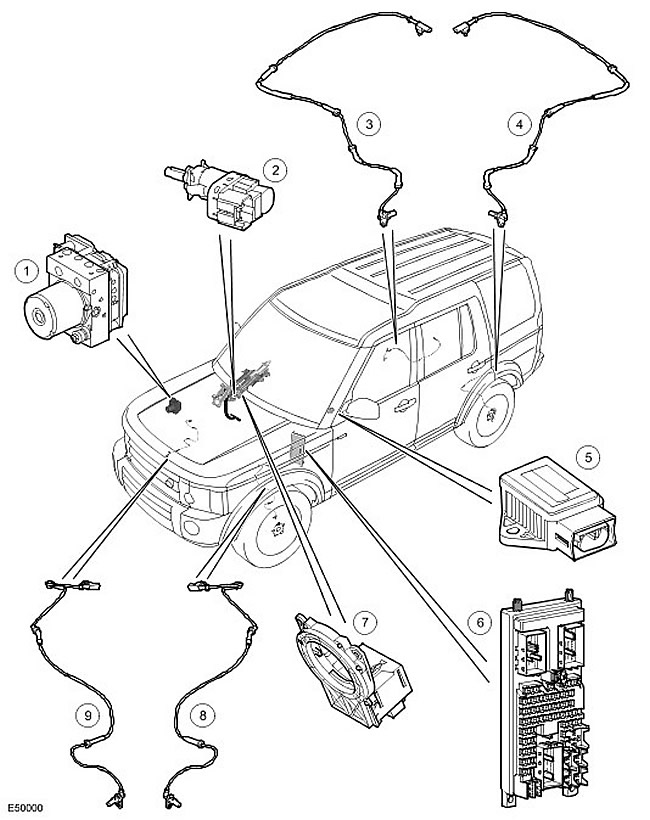

Discovery 3. Расположение узлов и деталей
Наименование пункта
Каталожный номер запасной части
Описание
1
-
Гидравлический блок управления, установленный на
модуле ABS (антиблокировочная система тормозов)
2
-
Выключатель стоп-сигналов
3
-
Датчик скорости правого заднего колеса
4
-
Датчик скорости левого заднего колеса
5
-
Датчик рысканья и бокового ускорения
6
-
Реле HDC (система контролируемого спуска)
(необслуживаемое, встроено в CJB (центральная
электрораспределительная коробка))
7
-
Датчик угла поворота рулевого колеса
8
-
Датчик скорости левого переднего колеса
9
-
Датчик скорости правого переднего колеса

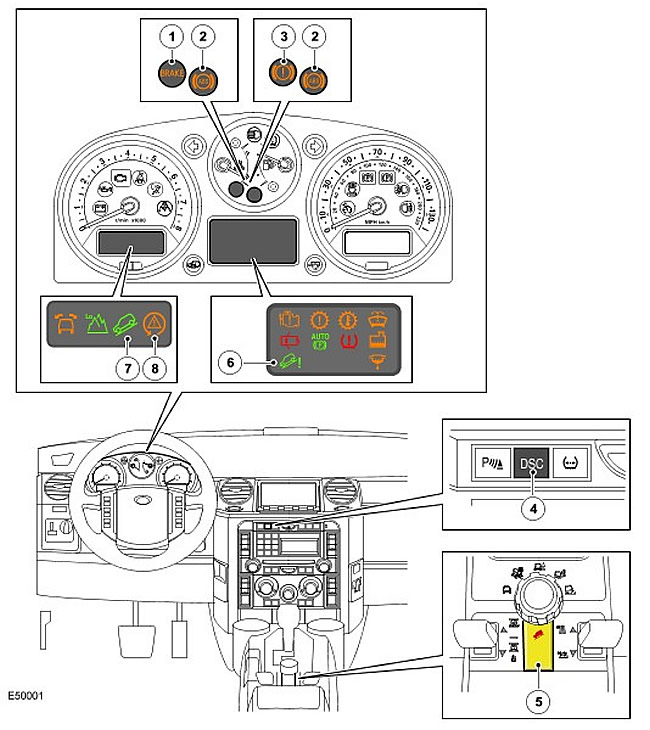

Наименование пункта
Каталожный номер запасной части
Описание
1
-
Контрольная лампа тормозной системы (только для
рынка Северной Америки)
2
-
Контрольная лампа ABS (антиблокировочная система
тормозов)
3
-
Контрольная лампа тормозной системы (кроме
автомобилей для рынка Северной Америки)
4
-
Переключатель DSC (динамическая система курсовой
устойчивости)
5
-
Переключатель HDC (система контролируемого спуска)
6
-
Контрольная лампа неисправности HDC (только для
моделей с щитком приборов низкого уровня)
7
-
Контрольная лампа состояния HDC
8
-
Контрольная лампа DSC
Общие сведения
ABS (антиблокировочная система тормозов).
ARM (активное уменьшение крена).
CBC (система торможения на поворотах).
DSC.
EBD (электронное распределение тормозного усилия).
ETC (электронная система регулировки тягового усилия).
EBA (система помощи при экстренном торможении).
EDC (управление тормозным моментом двигателя).
HDC.
Переключатель DSC.
Переключатель HDC.
Реле HDC.
Выключатель стоп-сигналов.
Четыре датчика скорости колес.
Датчик рысканья и бокового ускорения.
Датчик угла поворота рулевого колеса.
Контрольные лампы: четыре на автомобилях с щитком
приборов высокого уровня и пять на автомобилях с щитком
приборов низкого уровня.
HCU (гидравлический блок управления) с присоединенным к
нему модулем ABS (антиблокировочная система тормозов).
