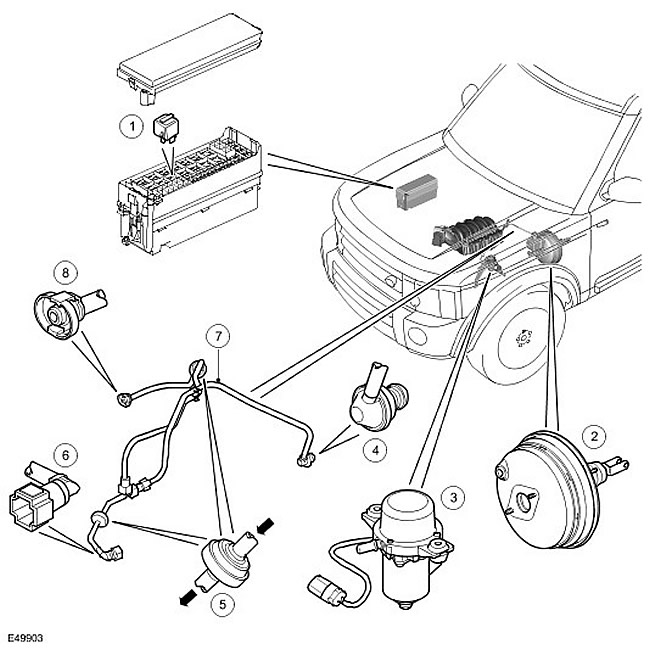

Discovery 3. Расположение узлов и деталей вакуумного
усилителя, двигатель 4,4 л (левостороннее)
ПРИМЕЧАНИЕ: Показан вариант с левосторонним
рулевым управлением; вариант с правосторонним рулевым
управлением имеет аналогичную конструкцию
Наименование пункта |
Каталожный номер запасной части |
Описание |
1 |
- |
Реле вакуумного насоса |
2 |
- |
Усилитель тормозной системы |
3 |
- |
Вакуумный насос |
4 |
- |
Соединение вакуумной трубки с усилителем тормозной
системы |
5 |
- |
Контрольный клапан |
6 |
- |
Соединение вакуумной трубки с вакуумным насосом |
7 |
- |
Вакуумные трубки |
8 |
- |
Соединение вакуумной трубки с впускным коллектором |
