Снятие
ПРИМЕЧАНИЕ: Если колодки стояночного тормоза или тормозные диски были сняты для получения доступа к другим деталям, процедуру приработки выполнять НЕ ТРЕБУЕТСЯ.
1. Используя диагностическую систему, одобренную компанией Land Rover, переведите стояночный тормоз в установочное положение.
2. Изолируйте электрическую цепь стояночного тормоза. Извлеките предохранитель 8 из BJB.
3. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле и под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.
Приподнимите и подоприте автомобиль.
4. Снимите колеса с шинами.

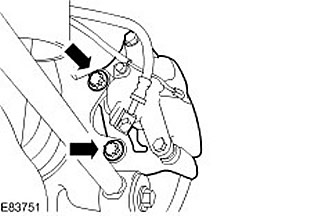

5. Отсоедините тормозной суппорт. Выверните крепежные болты тормозного суппорта.
6. ВНИМАНИЕ: Не допускайте, чтобы суппорт висел на тормозном шланге.
Отведите суппорт в сторону и привяжите.

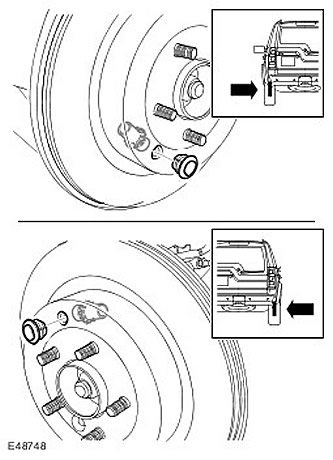

7. Освободите регулятор колодок стояночного тормоза.
- Снимите заглушку с технологического отверстия в тормозном диске.
- С помощью подходящего инструмента вращайте регулятор тормозных колодок, чтобы освободить регулятор.

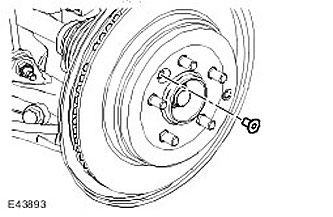

8. Снимите тормозной диск. Выверните винт Torx.
9. Снимите регулятор и возвратную пружину. Ослабьте регулятор колодок стояночного тормоза, переведя его в минимальное положение.

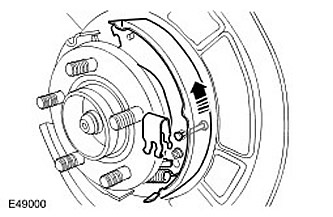

10. Снимите первичную тормозную колодку.
- Снимите пружинный фиксатор и шпильку.
- Поверните колодку, чтобы отсоединить ее от регулировочной пластины и возвратной пружины.

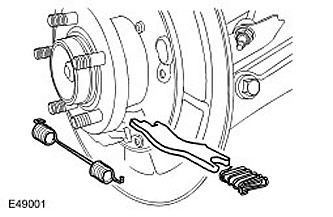

11. Снимите регулировочную пластину и пружину.
12. Снимите возвратную пружину.

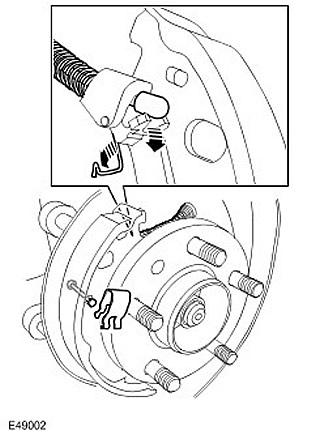

13. Снимите вторичную тормозную колодку.
- Снимите пружинный фиксатор и шпильку.
- Отсоедините стопорную пружину троса стояночного тормоза от рычага привода колодок.
- Освободите трос стояночного тормоза.
14. Повторите рассмотренную выше процедуру с другой стороны.
Установка
1. ПРЕДОСТЕРЕЖЕНИЕ: Не используйте сжатый воздух для очистки деталей тормозных механизмов. Пыль от фрикционных материалов приносит вред при попадании в легкие.
Очистите опорный щит и нанесите смазку на поверхности, соприкасающиеся с тормозными колодками.
2. Очистите регулятор и установите минимальную длину регулятора.
3. ВНИМАНИЕ: Не следует слишком сильно растягивать пружину тормозной колодки.
ВНИМАНИЕ: Убедитесь, что закрытый конец зажима направлен к регулятору колодок стояночного тормоза. Невыполнение этого требования может привести к повреждению автомобиля.

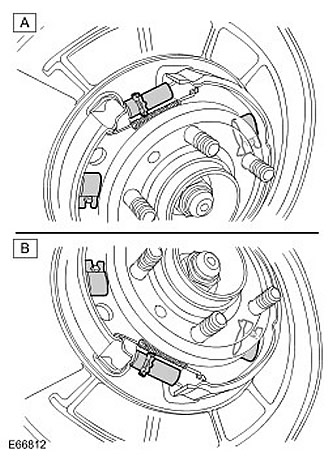

ВНИМАНИЕ: На рисунке 'A' показана левая сторона, а на рисунке 'B' - правая.
Установите вторичную тормозную колодку.
- Подсоедините трос стояночного тормоза.
- Подсоедините стопорную пружину троса стояночного тормоза к рычагу привода колодок, следя за тем, чтобы она не перекрутилась.
- Установите пружинный фиксатор и шпильку.
4. Установите регулировочную пластину и пружину. С помощью хомута привяжите пружину регулировочной пластины.
5. ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что возвратная пружина и регулировочная пружина правильно установлены на первичную колодку.
ВНИМАНИЕ: Не следует слишком сильно растягивать пружину тормозной колодки.
ВНИМАНИЕ: Убедитесь, что закрытый конец зажима направлен к регулятору колодок стояночного тормоза. Невыполнение этого требования может привести к повреждению автомобиля.
ВНИМАНИЕ: На рисунке 'A' показана левая сторона, а на рисунке 'B' - правая.
Установите первичную тормозную колодку.
- Установите возвратную пружину.
- Подсоедините первую тормозную колодку к возвратной пружине.
- Расположите первую тормозную колодку на регулировочной пластине. Установите пружинный фиксатор и шпильку.
6. ВНИМАНИЕ: Не следует слишком сильно растягивать пружину тормозной колодки.
Установите регулятор тормозных колодок и стопорную пружину.
7. Снимите и отбракуйте хомут пружины регулировочной пластины.
8. Убедитесь, что контактные поверхности тормозного диска и ступицы колеса чисты.
9. Установите тормозной диск. Затяните винт Torx усилием 35 Нм.
10. Установите тормозной суппорт. Затяните болты усилием 115 Нм.
11. Повторите рассмотренную выше процедуру с другой стороны.
12. Отрегулируйте стояночный тормоз. Для получения дополнительной информации обратитесь к Регулировка колодок и накладок стояночного тормоза (70.40.11)
13. Установите колеса с шинами. Затяните гайки крепления колеса с моментом 140 Нм.
14. Установите предохранитель 8 в BJB.
