Discovery 3. Снятие и установка заднего тормозного диска



Снятие


ПРИМЕЧАНИЕ: Если колодки стояночного тормоза или тормозные диски не были сняты для получения доступа к другим деталям, то процедуру притирки проводить НЕ НУЖНО.

1. ВНИМАНИЕ: Запрещается включать зажигание при стояночном тормозе, находящемся в сервисном режиме, поскольку в результате этот режим стояночного тормоза будет выключен.

Переключите стояночный тормоз в сервисный режим.

  • Переведите ключ зажигания в положение II.
  • Нажмите и держите нажатым ножной тормоз.
  • Установите переключатель стояночного тормоза в положение RELEASE и держите его в этом положении.
  • Поверните ключ зажигания в положение 0 и выньте его из замка зажигания.
  • Отпустите ножной тормоз.
  • Отпустите переключатель стояночного тормоза.

2. Заизолируйте электрическую цепь стояночного тормоза. Выньте предохранитель 8 из коммутационной коробки аккумуляторной батареи.

3. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите и подоприте автомобиль.

4. Снимите колесо.

5. Снимите опорный кронштейн тормозного суппорта. Для получения дополнительной информации обратитесь к Опорная плита тормозного суппорта (70.55.29)

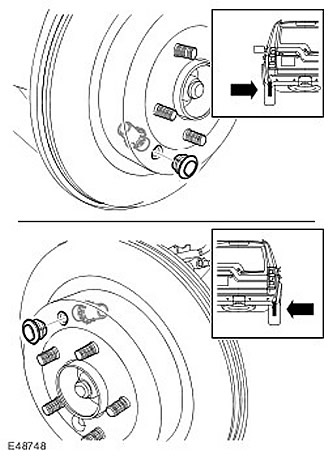

6. Освободите регулятор колодок стояночного тормоза.

  • Выньте заглушку из отверстия в тормозном диске.
  • При помощи подходящего инструмента проверните регулятор зазора тормозных колодок, чтобы освободить его.
  • Установите заглушку доступа.

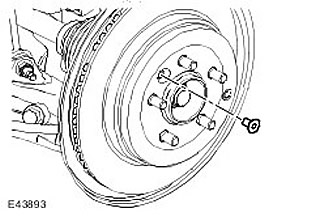

7. Снимите тормозной диск. Выверните винт с головкой Torx.








Установка


1. Убедитесь, что контактные поверхности тормозного диска и ступицы колеса чисты.

2. Установите тормозной диск. Затяните винт с головкой Torx (момент затяжки 35 Нм).

3. Установите опорный кронштейн тормозного суппорта. Для получения дополнительной информации обратитесь к Опорная плита тормозного суппорта (70.55.29)

4. Отрегулируйте стояночный тормоз. Для получения дополнительной информации обратитесь к Регулировка колодок и накладок стояночного тормоза (70.40.11)

5. Установите предохранитель 8 в коммутационную коробку аккумуляторной батареи.

6. Установите колесо. Затяните колесные гайки (момент затяжки 140 Нм).
