Discovery 3. Опорная плита заднего тормозного суппорта



Снятие


1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите и подоприте автомобиль.

2. Снимите колесо.

3. ВНИМАНИЕ: Датчик индикатора износа тормозных колодок очень легко повредить. Запрещается использовать рычаг для демонтажа датчика. Операция выполняется только вручную.

Только правая сторона: отсоедините датчик индикатора износа тормозных колодок.

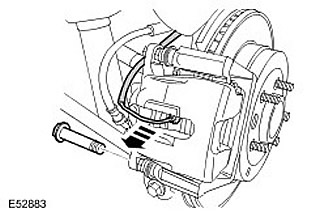

4. Выверните нижний болт тормозного суппорта.

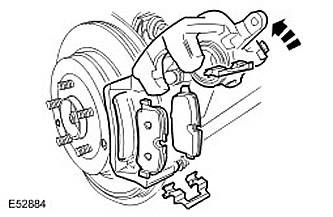

5. Снимите тормозные колодки.

  • Поверните тормозной суппорт вверх.
  • Выньте два зажима.

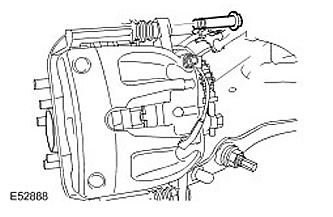

6. Выверните верхний болт тормозного суппорта.






7. ВНИМАНИЕ: Не допускайте, чтобы суппорт висел на тормозном шланге.

Отведите суппорт в сторону и привяжите.

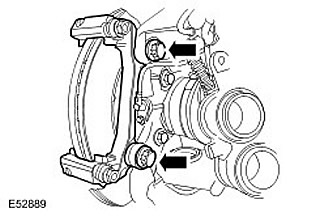

8. Снимите опорный кронштейн тормозного суппорта.

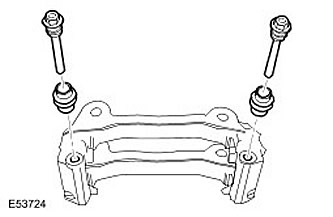

9. Снимите направляющие пальцы и уплотнения.








Установка


1. ПРЕДОСТЕРЕЖЕНИЕ: Не используйте сжатый воздух для очистки деталей тормозных механизмов. Пыль от фрикционных материалов приносит вред при попадании в легкие.

Очистите корпус тормозного суппорта и опорный кронштейн при помощи жидкости для очистки деталей тормоз ной системы.

2. Очистите и смажьте направляющие пальцы.

3. Установите направляющие пальцы.

4. Установите опорный кронштейн. Затяните болты (момент затяжки 115 Нм).

5. Установит корпус тормозного суппорта и вставьте верхний болт. Затяните болт (момент затяжки 35 Нм).

6. Установите тормозные колодки. Установите 2 зажима.

7. Поверните тормозной суппорт вниз. Затяните болт (момент затяжки 35 Нм).

8. Подсоедините датчик индикатора износа тормозных колодок.

9. Установите колесо. Затяните колесные гайки (момент затяжки 140 Нм).
