Discovery 3. Втулка держателя переднего ведущего моста




Специальный инструмент




Устройство для монтажа передней втулки заднего моста 205-825/3

Приемное устройство для передней втулки заднего дифференциала 205-825/5

Устройство для демонтажа задней втулки заднего дифференциала 502-009/2



Снятие


ВНИМАНИЕ: Убедитесь, что втулка установлена без перекосов.

ПРИМЕЧАНИЕ: Запомните положение втулки.

1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Поднимите и подоприте автомобиль.

2. Снимите систему выпуска. Для получения дополнительной информации обратитесь к Система выпуска (30.10.08)

3. Подоприте мост в сборе подходящим домкратом.

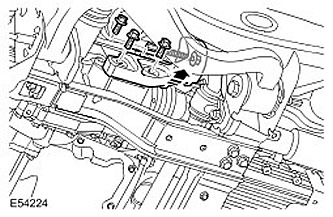

4. Снимите теплозащитный экран втулки держателя моста. Выверните 2 крепежных болта.






5. ВНИМАНИЕ: Болты должны использоваться только один раз.

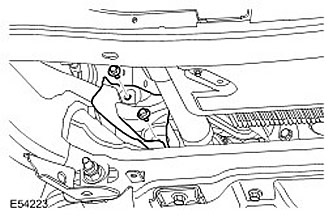

Снимите держатель моста.

  • Выверните и отбракуйте 3 болта крепления держателя моста к мосту.
  • Выверните болт втулки держателя моста.




6. ПРИМЕЧАНИЕ: Запомните положение втулки.

Используя специальные инструменты, снимите втулку держателя моста.








Установка


1. ВНИМАНИЕ: Убедитесь, что втулка установлена без перекосов.

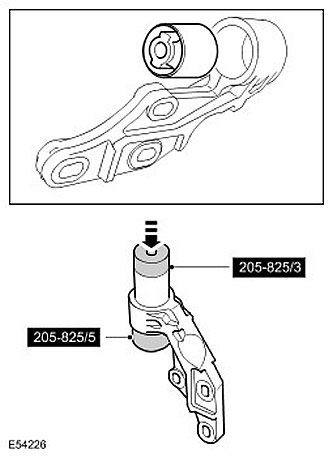

Используя специальные инструменты, установите втулку держателя моста.






2. Установите держатель моста.

  • Затяните болт М14 с моментом затяжки 105 Нм.
  • Затяните новые болты крепления держателя моста с моментом затяжки 80 Нм, а затем доверните еще на 60 градусов.

3. Установите теплозащитный экран втулки держателя моста.

4. Снимите опору моста.

5. Установите систему выпуска. Для получения дополнительной информа ции обратитесь к Система выпуска (30.10.08)































Discovery 3. Втулка крышки переднего ведущего моста




Специальный инструмент




Корпус подшипника 502-009/6

Комплект подшипников для болта диаметром 14 мм, 51204

Приспособление для монтажа передней втулки заднего моста 205-825/3

Приспособление для монтажа задней втулки заднего дифференциала 502-009/2



Приспособление для демонтажа/монтажа: длинный болт диаметром 14 мм 502-009/5

Гайка для длинного болта диаметром 14 мм 502-009/4

Приемное устройство для передней втулки переднего моста 205-825/1



Снятие


1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите и подоприте автомобиль.

2. Снимите передние колеса.

3. Снимите передний дифференциал. Для получения дополнительной информации обратитесь к

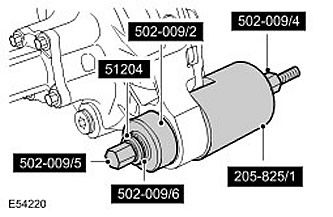

4. ПРИМЕЧАНИЕ: Запомните, в каком положении стоит втулка. С помощью специальных инструментов снимите подушку опоры картера переднего моста.








Установка


1. ВНИМАНИЕ: Убедитесь, что втулка расположена правильно.

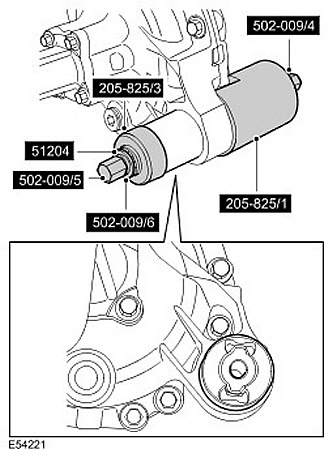

С помощью специальных инструментов установите на место подушку опоры картера переднего моста.






2. Установите передний дифференциал. Для получения дополнительной информации обратитесь к

3. Установите передние колеса. Затяните колесные гайки (момент затяжки 140 Нм).
