Discovery 3. Глушитель пневматической подвески

Снятие

1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите и подоприте автомобиль.

2. Снимите глушитель в сборе. Для получения дополнительной информации обратитесь к Глушитель (30.10.11)

3. Снимите адсорбер системы улавливания паров топлива. Для получения дополнительной информации обратитесь к Угольный фильтр системы контроля за парами топлива (17.15.13)

4. Снимите воздушный компрессор пневматической подвески. Для получения дополнительной информации обратитесь к Компрессор пневматической подвески (60.50.10)

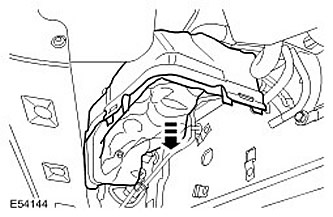

5. Снимите верхнюю крышку воздушного компрессора пневматической подвески.

6. Отсоедините впускную трубку фильтра пневматической подвески.

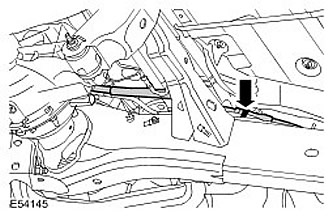

7. Снимите глушитель пневматической подвески.

Освободите зажим трубки глушителя пневматической подвески.
Отсоедините трубки, соединяющие воздушный компрессор пневматической подвески с глушителем пневматической подвески.

Установка

1. Установите глушитель пневматической подвески.

Присоедините трубки глушителя пневматической подвески.
Зафиксируйте зажим.

2. Присоедините впускную трубку фильтра пневматической подвески.

3. ВНИМАНИЕ: Убедитесь, что верхняя крышка воздушного компрессора пневматической подвески установлена правильно.

Установите верхнюю крышку воздушного компрессора пневматической подвески.

4. Установите воздушный компрессор пневматической подвески. Для получения дополнительной информации обратитесь к Компрессор пневматической подвески (60.50.10)

5. Установите адсорбер системы улавливания паров топлива. Для получения дополнительной информации обратитесь к Угольный фильтр системы контроля за парами топлива (17.15.13)

6. Установите глушитель в сборе. Для получения дополнительной информации обратитесь к Глушитель (30.10.11)

Discovery 3. Датчик высоты подвески

Снятие

ПРИМЕЧАНИЕ: Правый задний датчик имеет черное плечо рычага, а левый задний датчик - белое.

1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда устанавливайте автомобиль на надежные опоры.

Приподнимите и подоприте автомобиль.

2. Снимите колесо в сборе с шиной.

3. ВНИМАНИЕ: Не прилагайте чрезмерное усилие для отсоединения соединительного звена датчика высоты.

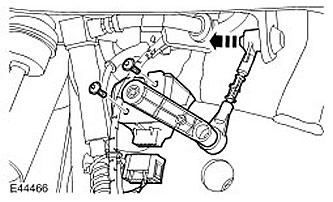

Снимите датчик высоты подвески.

Отсоедините соединительное звено датчика высоты.
Рассоедините электрический разъем.
Выверните 2 винта с головкой Torx.

Установка

1. Установите элементы на место, действуя в обратной последовательности. Затяните винты (момент затяжки 2,2 Нм).

2. ВНИМАНИЕ: Калибровка высоты подвески с использованием Т4 является обязательной в случае демонтажа привода датчиков высоты подвески.

Используйте Т4 для калибровки системы подвески.
