Специальный инструмент
 Приемное устройство для передней втулки заднего нижнего рычага 204-526/1 |
 Устройство для демонтажа передней втулки заднего нижнего рычага 204-526/2 |
 Устройство для монтажа передней втулки заднего нижнего рычага 204-526/3 |
 Приемное устройство для задней втулки заднего нижнего рычага 204-540/1 |
 Устройство для демонтажа задней втулки заднего нижнего рычага 204-540/2 |
 Устройство для монтажа задней втулки заднего нижнего рычага 204-540/3 |
Снятие
ПРИМЕЧАНИЕ: Втулки подлежат замене парами, с левой и правой стороны.
1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда устанавливайте автомобиль на надежные опоры.
Приподнимите и подоприте автомобиль.
2. Снимите колеса в сборе с шинами.
3. Снимите нижний левый рычаг. Для получения дополнительной информации обратитесь к Нижний рычаг (64.35.54)
4. Снимите нижний правый рычаг.
5. Запомните положение втулки по отношению к нижнему рычагу.

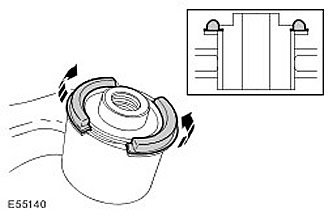

6. ВНИМАНИЕ: Для демонтажа втулки необходимо снять ее фланцы.
ПРИМЕЧАНИЕ: Запомните положение, в котором установлена втулка.
Используя подходящий инструмент, загните фланцы втулки.
7. При помощи ножовочной пилы отделите фланец от втулки, не повредив при этом верхний рычаг.

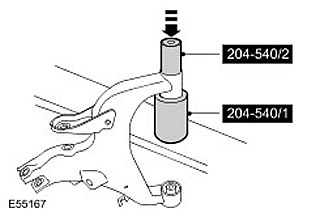

8. Используя специальные инструменты, снимите и отбракуйте задние втулки нижнего рычага.

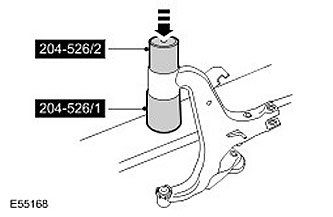

9. Используя специальные инструменты, снимите и отбракуйте передние втулки нижнего рычага.
Установка
1. ВНИМАНИЕ: Убедитесь, что втулка установлена без перекосов.
ВНИМАНИЕ: Убедитесь, что для установки втулок на соответствующую глубину используется правильный специальный инструмент.

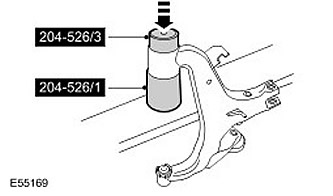

Используя специальные инструменты, установите передние втулки нижнего рычага.
2. ВНИМАНИЕ: Убедитесь, что втулка установлена без перекосов.

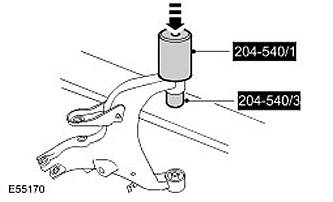

Используя специальные инструменты, установите задние втулки нижнего рычага.
3. Установите нижний левый рычаг. Для получения дополнительной информации обратитесь к Нижний рычаг (64.35.54)
4. Установите нижний правый рычаг.
5. Установите колеса в сборе с шинами. Затяните колесные гайки (момент затяжки 140 Нм).
6. Проверьте углы установки колес. Для получения дополнительной информации обратитесь к Регулировка углов установки всех четырех колес (57.65.04)
