Discovery 3. Нижний рычаг управления задней подвески

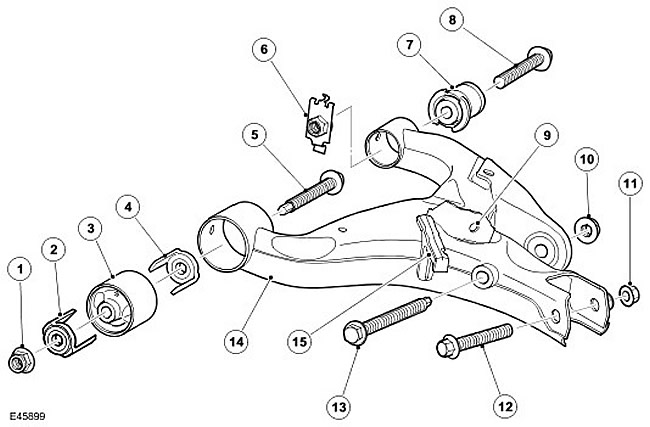

Наименование пункта Каталожный номер запасной части Описание
1 - Самоконтрящаяся гайка
2 - Фиксатор
3 - Передняя втулка
4 - Фиксатор
5 - Болт
6 - Гайка и держатель
7 - Задняя втулка
8 - Болт
9 - Кронштейн стойки стабилизатора
10 - Самоконтрящаяся гайка нижнего крепления амортизатора
11 - Самоконтрящаяся гайка крепления верхнего шарового шарнира кулака
12 - Болт крепления верхнего шарового шарнира кулака
13 - Болт нижнего крепления амортизатора
14 - Нижний рычаг управления
15 - Кронштейн для домкрата (только для автомобилей с пружинной подвеской)


Нижний рычаг управления крепится к кронштейнам на нижней стороне лонжеронов шасси. Нижний рычаг управления в сборе включает рычаг управления и две втулки. Нижний рычаг управления изготовлен из штампованной стали. На его наружном конце есть два кронштейна для крепления нижнего шарового шарнира кулака. Шаровой шарнир крепится болтом и самоконтрящейся гайкой. Также нижний рычаг управления служит для установки втулки амортизатора, которая крепится болтом и самоконтрящейся гайкой.

Кронштейн, приваренный к верхней стороне нижнего рычага управления, предназначен для крепления стойки стабилизатора и шарового шарнира с помощью самоконтрящейся гайки.

Два трубчатых держателя предназначены для установки передней и задней втулок. Втулки, запрессованные в держатели, находятся между кронштейнами на лонжеронах шасси. Передняя втулка крепится к кронштейну шасси болтом с самоконтрящейся гайкой. Задняя втулка крепится к кронштейну шасси болтом и гайкой с держателем. Гайка с держателем обеспечивает простую установку и снятие болта, так как при ее использовании не требуется держать самоконтрящуюся гайку при вкручивании и выкручивании болта.

Кронштейн для домкрата на нижнем рычаге управления присутствует только на автомобилях с пружинной подвеской.











Discovery 3. Кулак колеса задней подвески, ступица и подшипник в сборе

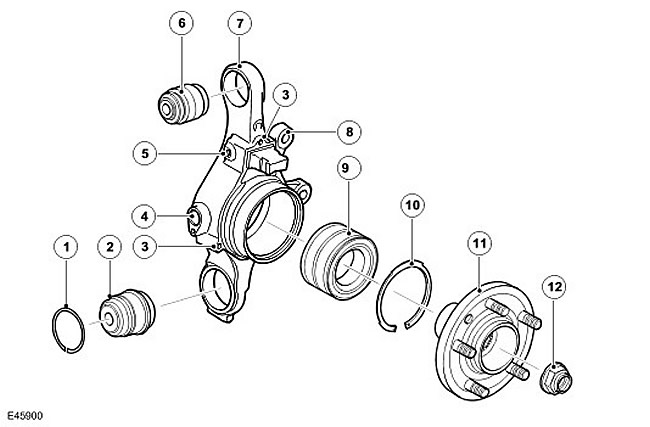

Наименование пункта Каталожный номер запасной части Описание
