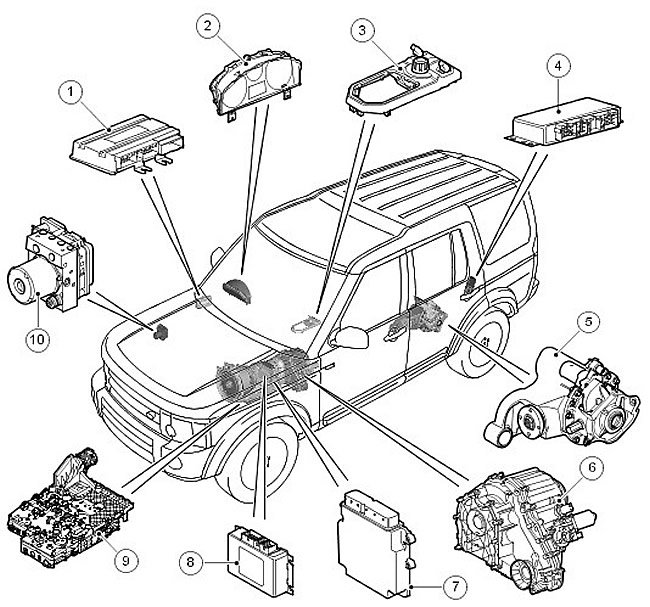

| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Блок управления пневматической подвеской |
| 2 | - | Щиток приборов |
| 3 | - | П оворотный переключатель и блок управления системы "Terrain Response" |
| 4 | - | Модуль управления задним дифференциалом (при наличии) |
| 5 | - | Задний дифференциал |
| 6 | - | Раздаточная коробка (межосевой дифференциал и высшая/низшая ступень) |
| 7 | - | Модуль управления двигателем |
| 8 | - | Модуль управления раздаточной коробкой |
| 9 | - | Модуль управления коробкой передач (только для автомобилей с автоматической коробкой передач) |
| 10 | - | Модуль ABS |
Общие сведения
Система Terrain Response™ позволяет водителю выбрать программу, обеспечивающую подходящие для данных дорожных условий сцепление с дорогой и динамические характеристики автомобиля. Данная система не отключается. По умолчанию включена программа работы без специальных программ 'special programs off'. Она подходит для всех обычных дорожных условий. Для движения по местности любого типа предусмотрены четыре специальные программы.

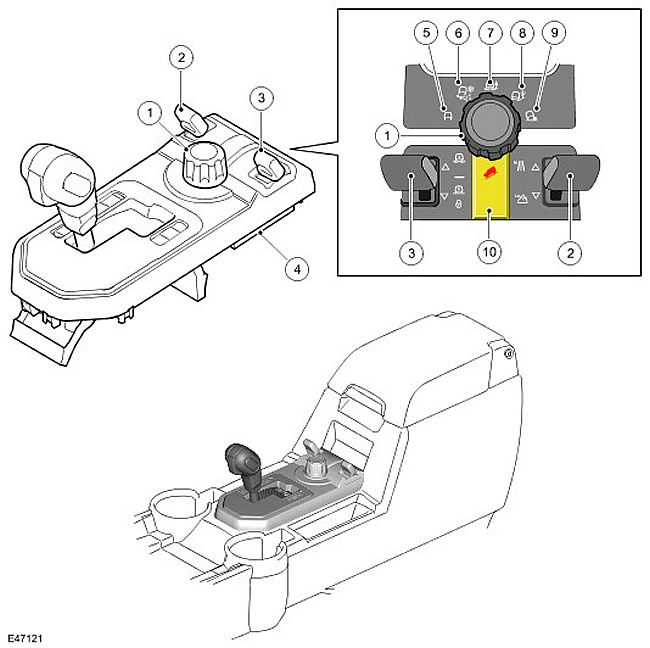

Для управления системой служит поворотный переключатель, установленный на центральной консоли за рычагом селектора (для автомобилей с автоматической коробкой передач) или рычагом переключения передач (для автомобилей с механической коробкой передач). С помощью поворотного переключателя можно выбрать одну из пяти программ:
- Special programs off (специальные программы отключены)
- Grass/Gravel/Snow (программа "Трава/гравий/снег")
- Mud/Ruts (программа "Грязь/колея")
- Sand (программа "Песок")
- Rock crawl (программа "Медленное движение по каменистой поверхности").
П оворотный переключатель можно поворачивать на угол 360 градусов и более в любую сторону для последовательного выбора программ. Если автомобиль имеет систему "Terrain Response", на нем также устанавливается щиток приборов высокого уровня, который обеспечивает отображение выбранной программы на дисплее центра сообщений.
Система "Terrain Response" координирует работу нескольких подсистем для обеспечения эксплуатационных характеристик автомобиля, соответствующих выбранной поверхности. Система "Terrain Response" состоит из следующих подсистем:
- Система управления двигателем
- Автоматическая коробка передач (при наличии)
- Раздаточная коробка (межосевой дифференциал)
- Задний дифференциал (с электронным управлением)
- Тормозная система (функции ABS/DSC/ETC/HDC)
- Пневматическая подвеска.
Блок управления системой Terrain Response находится под поворотным переключателем. Блок управления определяет положение поворотного переключателя и передает по высокоскоростной шине CAN соответствующий сигнал, принимаемый модулями управления каждой из подсистем. В каждом из этих модулей управления работает программное обеспечение, которое выбирает в контролируемой системе соответствующие параметры работы с учетом выбранного режима Terrain Response. Кроме того, каждый модуль управления обеспечивает обратную связь для выбранной программы, так что блок управления системы Terrain Response получает подтверждение, что все системы выбрали соответствующие параметры работы.
Информация передается водителю в виде сообщения на дисплее центра сообщений, который расположен на щитке приборов. В сообщении говорится о том, какие изменения рабочих параметров могут быть сделаны для оптимизации динамических характеристик автомобиля с учетом условий движения. Автоматическая помощь системы Terrain Response и выводимая на дисплей информация будут особенно полезны водителю, не имеющему опыта поездок по бездорожью. Опытный водитель может выбирать специальные программы для экстремальных условий, позволяющие контролировать работу систем автомобиля (например, параметры работы дроссельной заслонки, переключения передач или противопробуксовочной системы), что невозможно на автомобилях, не оснащенных системой Terrain Response.
