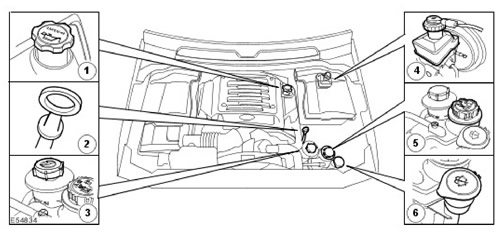

1. Указатель уровня топлива
2. Крышка маслозаливной горловины двигателя
3. Бачок усилителя рулевого управления
4. Бачок тормозной системы (на рисунке показан бачок автомобиля с левосторонним рулевым управлением; в автомобиле с правосторонним рулевым управлением бачок расположен с другой стороны)
5. Расширительный бачок системы охлаждения
6. Бачок омывателя лобового стекла

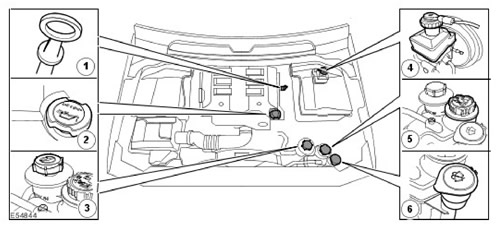

Вид моторного отсека - двигатель 4,4 л

1. Крышка маслозаливной горловины двигателя
2. Указатель уровня топлива
3. Бачок усилителя рулевого управления
4. Бачок тормозной системы (на рисунке показан бачок автомобиля с левосторонним рулевым управлением; в автомобиле с правосторонним рулевым управлением бачок расположен с другой стороны)
5. Расширительный бачок системы охлаждения
6. Бачок омывателя лобового стекла

Спецификации моментов затяжки

Описание	Nm	lb-ft
Болты с головкой Torx крепления рамы сиденья	40	30
Болты с головкой Torx крепления ремня безопасности	40	30
Колесные гайки	140	103

ВНИМАНИЕ: Если не указано иное, следующие действия необходимо выполнять при каждом техническом обслуживании. Обратите внимание, что интервалы обслуживания "A" и "B" в "Графике техобслуживания" автомобилей, эксплуатируемых в тяжелых условиях, могут отличаться от интервалов обслуживания автомобилей, эксплуатируемых в обычных условиях. Поэтому в случае автомобилей, эксплуатируемых в тяжелых условиях, необходимо пользоваться "Графиком обслуживания автомобилей, эксплуатируемых в тяжелых условиях".

Техническое обслуживание

Крепления рамы переднего сиденья - каждые 2 года или 48000 км

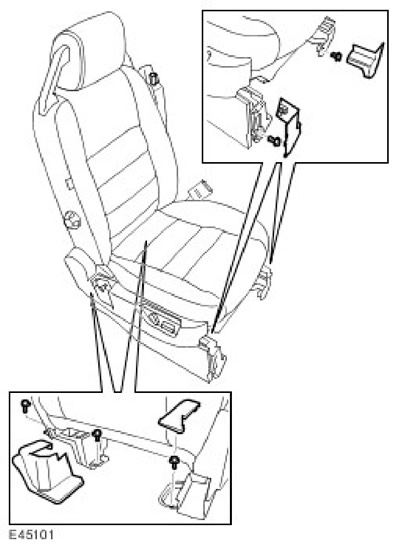

1. Осторожно снимите панели отделки, закрывающие винты с головкой Torx крепления рамы переднего сиденья.

2. Убедитесь, что винты с головкой Torx крепления рамы переднего сиденья надежно затянуты и на раме отсутствуют следы перемещения.

3. По завершении работ установите панели отделки.

Передние крепления рамы заднего сиденья - каждые 2 года или 48000 км

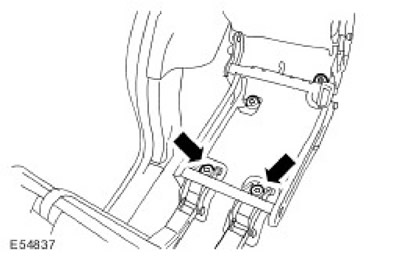

4. Убедитесь, что передние крепления рамы заднего сиденья надежно затянуты и на раме отсутствуют следы перемещения.

Задние крепления рамы заднего сиденья - каждые 2 года или 48000 км

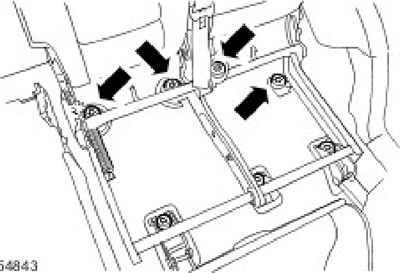

5. Сложите подушки сидений вперед и убедитесь, что задние крепления рамы заднего сиденья надежно затянуты и на раме отсутствуют следы перемещения.

6. По завершении работ установите подушки сидений в исходное положение.

Органы управления переднего сиденья

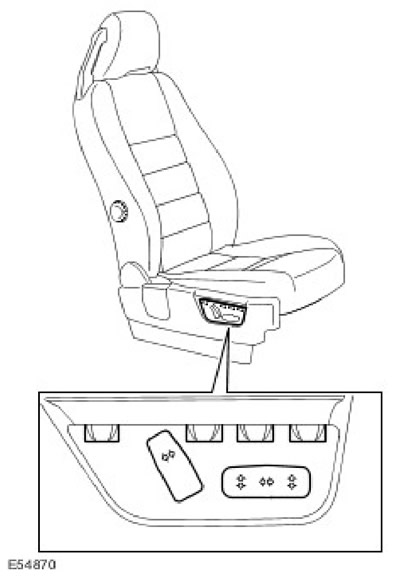

7. Проверьте работу всех органов управления сиденьем.

Ремни безопасности - каждые 2 года или 48000 км

8. Полностью вытяните каждый ремень безопасности и убедитесь, что он втягивается посредством инерционной катушки.

9. Проверьте все ремни по всей длине на наличие признаков истирания или повреждений.

10. Пристегните каждый ремень к соответствующему замку и убедитесь, что язычок надежно фиксируется и отстегивается надлежащим образом.

11. Проверьте надежность креплений всех ремней и замков ремней безопасности.

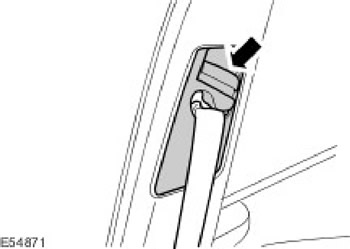

12. Проверьте работу регуляторов плечевого крепления передних ремней безопасности.

Лампы, звуковые сигналы и контрольные лампы

1. Проверьте работу фар, габаритных фонарей, противотуманных фар, фонарей заднего хода и задних фонарей.

2. Проверьте работу автоматической системы коррекции световых пучков по высоте (если имеется).

3. Проверьте работу указателей поворота и аварийной сигнализации.

4. Проверьте работу стоп-сигналов.

5. Проверьте состояние всех рассеивателей приборов наружного освещения. Обратите особое внимание на рассеиватели фар головного света и противотуманных фар и убедитесь, что на них отсутствуют сколы и иные повреждения.

6. Проверьте громкость и чистоту звучания звукового сигнала.

7. Включите фары и проверьте работу сигнализатора невыключенных габаритных фонарей/фар при открывании двери.

8. Проверьте работу приборов освещения салона.

9. Проверьте работу блока индикаторов и сигнализаторов панели приборов.

Стеклоочистители и омыватели стекол

1. Проверьте состояние всех щеток стеклоочистителей и убедитесь, что они не имеют повреждений и трещин.

2. Проверьте надежность крепления рычагов стеклоочистителя.

3. Включите стеклоомыватели лобового и заднего стекол и убедитесь, что жиклёры не засорены и направлены правильно.

4. Включите передние и задний стеклоочистители во всех режимах и убедитесь в плавности их работы.

Проверьте включение высшей/низшей передачи

1. Выберите низшую передачу, проедьте на автомобиле вперед расстояние, превышающее длину кузова в 3-4 раза, затем остановите автомобиль и выберите высшую передачу - шестрни должны войти в зацепление плавно.

Фильтр тонкой очистки

1. Замените фильтр тонкой очистки. Для получения дополнительной информации обратитесь к Pollen Filter (412-01 Air Distribution and Filtering).

Проверка на предмет коррозии/косметических дефектов

1. Выполняйте проверку на предмет коррозии/косметических дефектов каждый год согласно "Контрольному листу ежегодной проверки на предмет коррозии".

Колеса и шины

1. Проверьте соответствие шин техническим характеристикам изготовителя. Для получения дополнительной информации обратитесь к Wheels and Tires (204-04 Wheels and Tires).

2. Проверьте/отрегулируйте давление в шинах, включая запасное колесо. Для получения дополнительной информации обратитесь к Wheels and Tires (204-04 Wheels and Tires).

3. Автомобили с шинами, имеющими однонаправленный рисунок протектора: Отметьте положение колес относительно ступицы и местоположения каждого колеса на автомобиле, чтобы при установке колесо оказалось в том же положении.

4. Ослабьте колесные гайки. Поднимите автомобиль, чтобы колеса свободно вращались. Для получения дополнительной информации обратитесь к Lifting (100-02 Jacking and Lifting).

5. Снимите колеса.

6. Осмотрите шины на наличие порезов, вздутий или отслоений. Проверьте степень износа рисунка протектора по всей ширине и по окружности шины и убедитесь, что глубина протектора соответствует требованиям местных законодательных актов.

ПРИМЕЧАНИЕ: Не устанавливайте колеса на данном этапе.

Датчики скорости колес

ВНИМАНИЕ: В случае автомобилей, эксплуатируемых в тяжелых условиях, следующая операция техобслуживания должна выполняться каждые 3 месяца или 6000 км.
1. Проверьте жгуты проводов датчиков скорости колес на предмет повреждений.

Радиатор и вентилятор системы охлаждения

1. Автомобили, эксплуатируемые в тяжелых условиях: Осмотрите радиатор на наличие внешних засорений, крыльчатку вентилятора - на наличие повреждений.

Пневматическая подвеска

1. Каждые 5 лет или 120000 км - Автомобили, эксплуатируемые в тяжелых условиях: Замените фильтр компрессора пневматической подвески. Для получения дополнительной информации обратитесь к Air Suspension Air Filter (204-05 Vehicle Dynamic Suspension).

Замки и петли дверей

1. Проверьте работу замков всех дверей, капота и крышки заливной горловины топливного бака.

2. Смажьте ограничители открывания всех дверей, замок капота и замок крышки заливной горловины топливного бака.

Воздушный фильтр

1. Каждые 4 года или 96000 км: Замените фильтрующий элемент воздушного фильтра. Для получения дополнительной информации обратитесь к Air Cleaner Element (303-12 Intake Air Distribution and Filtering - 4.4L).

Крепления подвески и кузова

1. Убедитесь в отсутствии люфта во всех сайлент-блоках подвески и кузова.

2. Проверьте состояние резиновых чехлов и пыльников подвески.

3. Поднимите автомобиль таким образом, чтобы передние колеса оторвались от земли/подъемника и появилась возможность вставить подходящий рычаг (например, стальную трубу длиной 1200 мм). Проверьте нижние шаровые шарниры на предмет люфта, вставив рычаг между землей/подъемником и шиной, и качая колесо рычагом вверх-вниз. Вам понадобится помощь второго механика, который должен наблюдать, происходит ли вертикальное смещение шаровых шарниров при подъеме колеса. Если в шаровом шарнире выявлен люфт (стук), необходима замена детали.

Топливная система

1. Проверьте трубопроводы, шланги и соединения топливной системы на предмет утечек, коррозии и износа от трения.

Жгуты электропроводки

1. Проверьте все жгуты электропроводки на предмет износа от трения.

Утечки масла/топлива

1. Убедитесь в отсутствии утечек масла/топлива.

Система выпуска отработавших газов

1. Проверьте систему выпуска отработавших газов на наличие утечек, повреждений, а также на предмет надежности соединений.

Усилитель рулевого управления

1. Проверьте состояние крепления шаровых шарниров тяги рулевого управления с усилителем, защитных чехлов, шаровых шарниров и пыльников.

2. Проверьте трубопроводы, шланги и соединения системы усилителя рулевого управления на предмет износа от трения, утечек и коррозии.

Лампа (лампы) неисправности

1. Если включилась лампа (лампы) неисправности, проверьте соответствующую систему при помощи прибора Т4 и сообщите о результатах.

Дорожное испытание

1. Выполните дорожное испытание автомобиля. Для получения дополнительной информации обратитесь к Road/Roller Testing (100-00 General Information).

Система охлаждения

1. Проверьте удельную плотность охлаждающей жидкости при помощи плотномера.

ПРИМЕЧАНИЕ: Подходящий плотномер можно заказать в рамках программы оснащения оборудованием (№ детали 511 3302 001 00).

2. При необходимости долейте охлаждающую жидкость в систему охлаждения. Для получения дополнительной информации обратитесь к Specifications (303-03 Engine Cooling - 4.4L).

ВНИМАНИЕ: Концентрацию антифриза следует поддерживать на уровне 50%.

Проверка/долив охлаждающей жидкости

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается снимать крышку расширительного бачка системы охлаждения при горячей системе, поскольку высвободившийся из-под крышки пар или охлаждающая жидкость могут стать причиной серьезной травмы, такой как ошпаривание.

ВНИМАНИЕ: Охлаждающая жидкость при попадании на лакокрасочное покрытие может повредить его. При проливании охлаждающей жидкости, немедленно удалите ее и промойте это место водой.

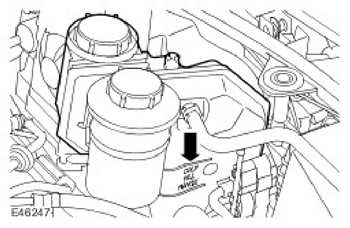

1. Проверьте уровень охлаждающей жидкости в расширительном бачке. На холодном двигателе уровень охлаждающей жидкости должен достигать отметки 'UPPER LEVEL' выше надписи 'COLD FILL RANGE' на стенке расширительного бачка. Не обращайте внимания на любое количество охлаждающей жидкости в верхней части бачка.

2. При необходимости доливания охлаждающей жидкости снимите крышку расширительного бачка и долейте охлаждающую жидкость до отметки 'UPPER LEVEL' . Для получения дополнительной информации обратитесь к Specifications (303-03 Engine Cooling - 4.0L) Для получения дополнительной информации обратитесь к Specifications (303-03 Engine Cooling - 4.4L).

ВНИМАНИЕ: Всегда доливайте в систему 50%-ную смесь антифриза и воды.

3. Установите на место крышку расширительного бачка и закройте ее до щелчка.

Замена охлаждающей жидкости

1. Каждые 10 лет или 240 000 км: Для получения дополнительной информации обратитесь к Cooling System Draining, Filling and Bleeding (303-03 Engine Cooling - 4.0L). Замените охлаждающую жидкость. Для получения дополнительной информации обратитесь к Cooling System Draining, Filling and Bleeding (303-03 Engine Cooling - 4.4L).

Система зажигания

1. Каждые 12 месяцев или 24000 км - автомобили с двигателями, работающими на ЭТИЛИРОВАННОМ топливе, или автомобили оснащенные МЕДНЫМИ свечами зажигания: Замените свечи зажигания.
Для получения дополнительной информации обратитесь к Specifications (303-07 Engine Ignition - 4.0L)
Для получения дополнительной информации обратитесь к Specifications (303-07 Engine Ignition - 4.4L)
Для получения дополнительной информации обратитесь к Spark Plugs (303-07 Engine Ignition - 4.0L)
Для получения дополнительной информации обратитесь к Spark Plugs (303-07 Engine Ignition - 4.4L)

2. Каждые 3 года или 72000 км - автомобили, эксплуатируемые в тяжелых условиях: Замените свечи зажигания.
Для получения дополнительной информации обратитесь к Specifications (303-07 Engine Ignition - 4.0L)
Для получения дополнительной информации обратитесь к Specifications (303-07 Engine Ignition - 4.4L)
Для получения дополнительной информации обратитесь к Spark Plugs (303-07 Engine Ignition - 4.0L)
Для получения дополнительной информации обратитесь к Spark Plugs (303-07 Engine Ignition - 4.4L)

3. Каждые 6 лет или 144000 км - двигатели 4,0 л V6 и 4,4 л V8 - автомобили для Северной Америки: Замените свечи зажигания.
Для получения дополнительной информации обратитесь к Specifications (303-07 Engine Ignition - 4.0L)
Для получения дополнительной информации обратитесь к Specifications (303-07 Engine Ignition - 4.4L)
Для получения дополнительной информации обратитесь к Spark Plugs (303-07 Engine Ignition - 4.0L)
Для получения дополнительной информации обратитесь к Spark Plugs (303-07 Engine Ignition - 4.4L)

4. Каждые 6 лет или 144000 км - двигатели 4,0 л V6 - автомобили для остальных регионов, работающие на НЕЭТИЛИРОВАННОМ топливе, но неэксплуатируемые в тяжелых условиях: Замените свечи зажигания.
Для получения дополнительной информации обратитесь к Specifications (303-07 Engine Ignition - 4.0L)
Для получения дополнительной информации обратитесь к Spark Plugs (303-07 Engine Ignition - 4.0L)

5. Каждые 7 лет или 168000 км - двигатели 4,4 л V8 - кроме автомобилей для Северной Америки: Замените свечи зажигания.
Для получения дополнительной информации обратитесь к Specifications (303-07 Engine Ignition - 4.4L)
Для получения дополнительной информации обратитесь к Spark Plugs (303-07 Engine Ignition - 4.4L)

ПРИМЕЧАНИЕ: Двигатели 4,0 л V6 могут оснащаться медными или платиновыми свечами зажигания.

Ремни привода агрегатов

Ремень привода вспомогательных агрегатов

1. Проверьте состояние ремня привода вспомогательных агрегатов.

2. Удалите все следы грязи с ремня привода и шкивов.

3. Убедитесь в отсутствии на ремне расслоений и признаков износа.

ВНИМАНИЕ: В случае автомобилей, эксплуатируемых в тяжелых условиях, следующие операции техобслуживания должны выполняться каждые 5 лет или 120000 км.

4. Каждые 7 лет или 168000 км - двигатели 4,0 л: Замените ремень привода вспомогательных агрегатов. Для получения дополнительной информации обратитесь к Accessory Drive Belt (303-05 Accessory Drive - 4.0L).

5. Каждые 10 лет или 240000 км - двигатели 4,4 л: Замените ремень привода вспомогательных агрегатов. Для получения дополнительной информации обратитесь к Accessory Drive Belt (303-05 Accessory Drive - 4.4L).
