Freelander 2. Снятие и установка заднего подрамника




Общее оборудование: Powertrain Jack



Снятие



1.

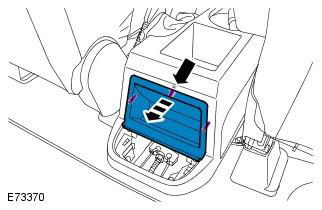

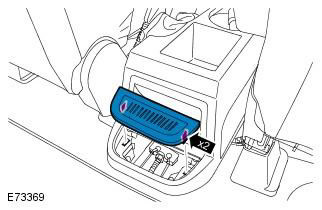

2. Снимите вещевой отсек.

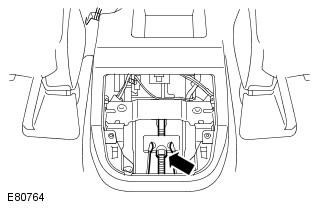

3. Выверните регулировочную гайку и отсоедините передний трос стояночного тормоза.

ПРИМЕЧАНИЕ: Используйте дополнительный ключ, чтобы предотвратить проворачивание элемента.

4. Освободите задние тросы стояночного тормоза и снимите компенсатор.






5. Снимите панели отделки задней боковой части кузова. Обратитесь к процедуре: Панель отделки задней боковой части кузова (501-05 Отделка салона, Снятие и установка).

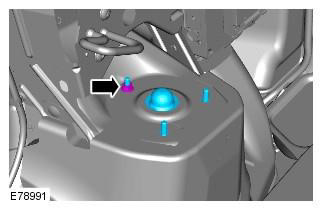

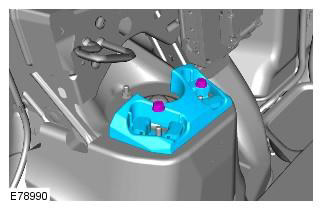

6.




7. Повторите рассмотренную выше процедуру на другой стороне.


8.




9. Повторите рассмотренную выше процедуру на другой стороне.

10. Приподнимите и подоприте автомобиль

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

11. Снимите оба задних колеса в сборе с шинами. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

12. Снимите задний датчик высоты подвески (при наличии). Обратитесь к процедуре: Датчик высоты задней подвески (204-05 Динамическая подвеска автомобиля, Снятие и установка).

13. Снимите задний глушитель. Обратитесь к процедуре: Система выпуска отработавших газов (309-00B Система выпуска отработавших газов - 2.2L Duratorq - Td4, Снятие и установка).

14. Отбракуйте болты.

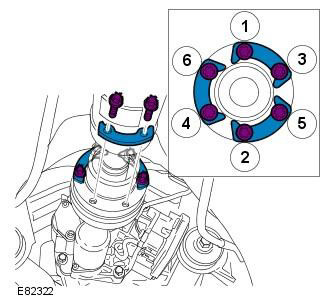

Отметьте положение фланца карданного вала относительно фланца ведущей шестерни. Во избежание повреждения шарнира или чехла не допускайте, чтобы карданный вал висел, не закрепленный с одной стороны.

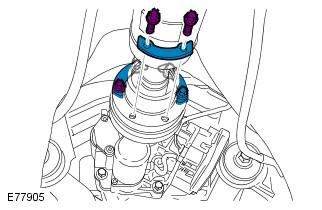

15.




16. Повторите рассмотренную выше процедуру на другой стороне.

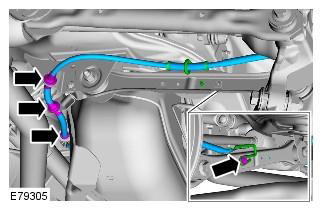

17.





18.


19. Повторите рассмотренную выше процедуру на другой стороне.

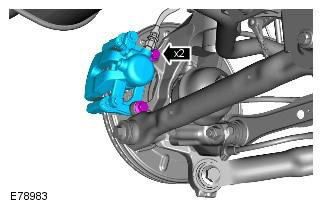

20. Закрепите сбоку задний тормозной суппорт.

ПРЕДОСТЕРЕЖЕНИЕ: Не нагружайте тормозной шланг.






21. Повторите рассмотренную выше процедуру на другой стороне.

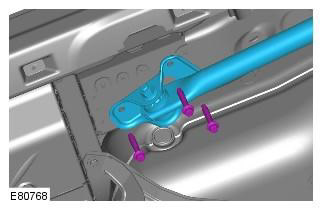

22. Отсоедините кронштейн крепления продольного рычага к кузову.

ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь, что втулка(и) или изолятор(ы) не деформировались или остались без опоры в ходе данной процедуры.






23. Повторите рассмотренную выше процедуру на другой стороне.

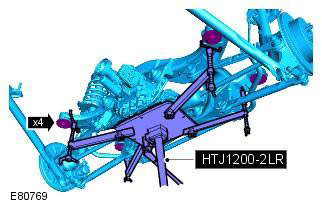

24. Подоприте подрамник. Общее оборудование: Powertrain Jack

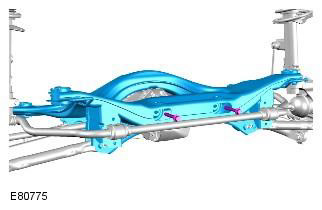

25.




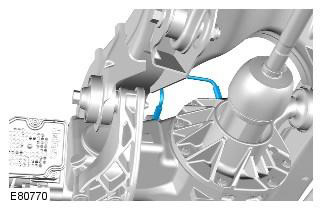

26. Аккуратно опустите подрамник для получения доступа к магистралям вентиляции дифференциала.


27.




28. С посторонней помощью снимите задний подрамник в сборе.

ПРЕДОСТЕРЕЖЕНИЕ: Проследите за тем, чтобы никакие элементы не были защемлены / зажаты.

29. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если элемент снимается только для получения доступа.

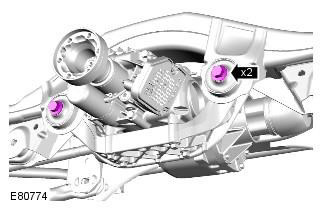

30.





31.




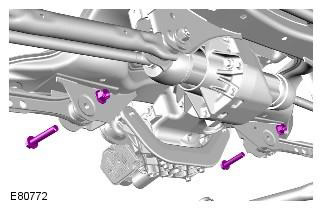

32. Отбракуйте болты.






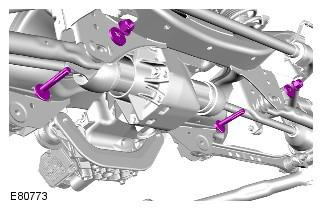

33. Отбракуйте болты.






34. С посторонней помощью снимите задний подрамник.



Установка



1.
  • Очистите контактные поверхности элементов.
  • С посторонней помощью установите подрамник.
  • С посторонней помощью выверьте положение и закрепите дифференциал.
  • Затяните задние болты. Момент затяжки: 110 Nm
  • Затяните передние болты. Момент затяжки: 175 Nm

ПРЕДОСТЕРЕЖЕНИЕ: Используйте новые болты.

2. Выверьте положение рычагов подвески по отношению к подрамнику и вверните болты, но не затягивайте полностью на этой стадии.

ПРЕДОСТЕРЕЖЕНИЕ: Используйте новые болты.

3. С помощью специального инструмента подоприте подрамник.

4. Подсоедините вентиляционные магистрали коробки передач.

5. С посторонней помощью установите подрамник на кузов и затяните болты. Момент затяжки: 175 Nm

Проследите за тем, чтобы никакие элементы не были защемлены / зажаты. Используйте новые болты.

6. Вверните зажимные болты стабилизатора, но пока не затягивайте их до конца.

ПРЕДОСТЕРЕЖЕНИЕ: Используйте новые болты.

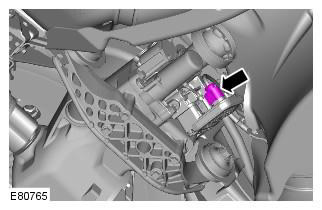

7. Состыкуйте электрический разъем модуля активной муфты.

8. Уберите домкрат для коробки передач. Общее оборудование: Powertrain Jack

9. Установите кронштейны крепления продольного рычага к кузову. Момент затяжки: 110 Nm

ПРЕДОСТЕРЕЖЕНИЕ: Используйте новые болты.


10.
  • Очистите контактные поверхности элементов.
  • Установите опорный кронштейн тормозного суппорта. Момент затяжки: 110 Nm
  • Повторите описанную выше процедуру с другой стороны автомобиля.
  • Закрепите провод и датчик скорости вращения колеса. Момент затяжки: 5 Nm
  • Закрепите провод в зажимах.
  • Повторите описанную выше процедуру с другой стороны автомобиля.

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в том, что тормозной шланг не перекручен и установлен в правильное положение.

11. Левая сторона: Состыкуйте электрический разъем датчика высоты.


12.
  • Установите и закрепите задние амортизаторы.
  • Установите оба демпфера массы. Момент затяжки: 25 Nm

13. Повторите описанную выше процедуру с другой стороны автомобиля.


14.
  • Очистите контактные поверхности элементов.
  • Подсоедините карданный вал к заднему фланцу. Момент затяжки: 40 Nm




15. Установите тросы стояночного тормоза на направляющие трубки.

16. Подсоедините тросы стояночного тормоза.

17. Отрегулируйте стояночный тормоз. Обратитесь к процедуре: Регулировка троса стояночного тормоза (206-05 Стояночный тормоз и привод стояночного тормоза, Общие процедуры).

18. Установите задний глушитель. Обратитесь к процедуре: Система выпуска отработавших газов (309-00B Система выпуска отработавших газов - 2.2L Duratorq - Td4, Снятие и установка).

19. Установите панели отделки задней боковой части салона. Обратитесь к процедуре: Панель отделки задней боковой части кузова (501-05 Отделка салона, Снятие и установка).

20. Установите задний датчик высоты подвески. Обратитесь к процедуре: Датчик высоты задней подвески (204-05 Динамическая подвеска автомобиля, Снятие и установка).

21. Установите колеса в сборе с шинами. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

22. Затяните зажимные болты стабилизатора. Момент затяжки: 60 Nm

ПРЕДОСТЕРЕЖЕНИЕ: Гайки и болты требуется затягивать, когда автомобиль опирается на подвеску.

23. Подтяните рычаги подвески к подрамнику. Момент затяжки: 175 Nm

ПРЕДОСТЕРЕЖЕНИЕ: Гайки и болты требуется затягивать, когда автомобиль опирается на подвеску.

Во время установки не затягивайте гайки и болты пока не будет выполнена процедура регулировки всех 4 колес.

24. Выполните полную проверку геометрии автомобиля и соответствующую регулировку.
