Freelander 2. Внутренняя панель задней боковой части кузова




ПРИМЕЧАНИЕ: Внутренняя задняя боковая панель обслуживается как отдельная привариваемая панель.

ПРИМЕЧАНИЕ: На этой панели закреплен элемент NVH; он не обслуживается на новой панели. В случае повреждения потребуется новый элемент.



Снятие


1. При замене внутренней задней боковой панели снимаются следующие элементы:
  • Облицовка заднего бампера
  • Задняя боковая панель
  • Задняя дверь
  • Боковое стекло в задней части кузова

2. За дополнительными сведениями по этой процедуре ремонта обратитесь к следующим источникам: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).

3. Снимите заднюю боковую панель. За дополнительной информацией обратитесь к главе: Панель задней боковой части кузова (501-30 Ремонты листовых металлических элементов задка, Снятие и установка).

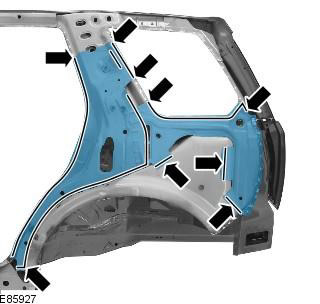

4. Выфрезеруйте места контактной сварки.

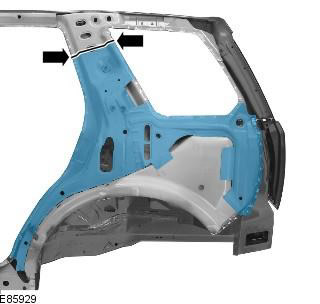

5. Отрежьте старую панель в показанном месте, используя в качестве шаблона новую панель и предусмотрев, чтобы новая панель накладывалась с нахлестом.






6. Разделите соединения и снимите старую панель, при этом также высвобождая элемент NVH.



Установка

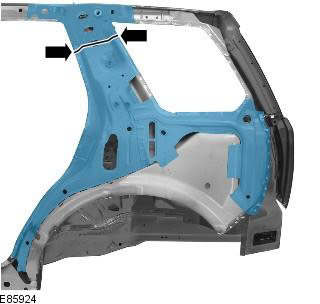

1. Выставьте новую панель и зафиксируйте ее в требуемом положении, обеспечивая нахлест на старую панель. Перережьте новые и старые панели в месте, где следует выполнить стыковое соединение по технологии MIG.






2. Снимите новую панель и остатки старой панели.

3. Подготовьте сопрягаемые поверхности старой и новой панелей.

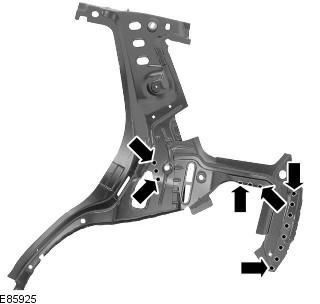

4. Просверлите отверстия в новой панели, выполняя подготовку к сварке электрозаклепками по технологии MIG.






5. Выставьте новую панель на требуемое место и зафиксируйте ее. Проверьте выверку положения. Если она правильна, перейдите к следующему пункту. Если нет, выполните необходимую корректировку и, прежде чем продолжить, повторите проверку.

6. Снимите новую панель.

7. При необходимости замените элемент NVH.

8. Нанесите клей на элемент NVH.






9. Выставьте новую панель на требуемое место и зафиксируйте ее.

10. Выполните прихваточные швы для стыкового соединения.

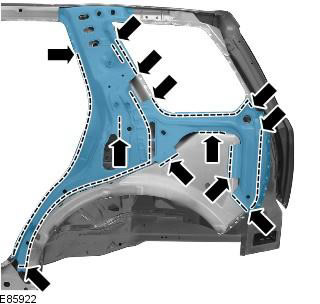

11. Выполните точечную сварку.

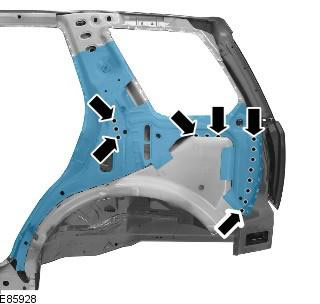

12. Выполните сварку электрозаклепками по технологии MIG.






13. Зачистите прихваточные сварные швы.

14. Выполните стыковое сварное соединение по технологии MIG.






15. Зачистите все сварные швы.

16. Установка соответствующих панелей и механических элементов выполняется в последовательности, обратной снятию.
