Freelander 2. Крепление заднего бампера




ПРИМЕЧАНИЕ: Крепление заднего бампера обслуживается как отдельная привариваемая панель.



Снятие


1. В сочетании с креплением заднего бампера заменяется:
  • Облицовка заднего бампера
  • Арматура заднего бампера
  • Панель задка

2. Для получения дополнительной информации относительно этой ремонтной процедуры см.: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).

3. Снимите заднюю панель. За дополнительной информацией обратитесь к главе: Задняя панель (501-30 Ремонты листовых металлических элементов задка, Снятие и установка).

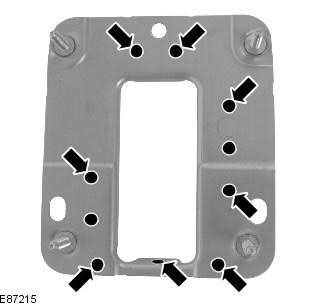

4. Выфрезеруйте сварные точки.






5. Разделите соединения и снимите старую панель.



Установка


1. Подготовьте соединительные поверхности старой и новой панели.

2. Просверлите в новой панели отверстие для сварки электрозаклепками MIG.






3. Приложите новую панель и зафиксируйте ее на месте. Проверьте выверку, если она верна, переходите к следующему шагу, если нет, исправьте и еще раз проверьте перед переходом к следующему шагу.

4. Выполните точечную сварку.






5. Сварка электрозаклепками MIG.






6. Зачистите все сварные соединения.

7. Для установки соответствующих панелей и механических элементов выполните процедуру снятия в обратной последовательности.
