Снятие
1. В сочетании с наружной частью задней колесной арки заменяется:
- Облицовка заднего бампера
- Задняя боковая панель
- Задняя дверь
- Стекло заднего бокового окна
- Внутренняя боковая панель
2. Для получения дополнительной информации относительно этой ремонтной процедуры см.: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
3. Снимите внутреннюю боковую панель. За дополнительной информацией обратитесь к главе: Внутренняя панель задней боковой части кузова (501-30 Ремонты листовых металлических элементов задка, Снятие и установка).

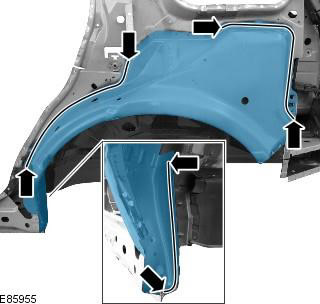

4. Выфрезеруйте сварные точки.

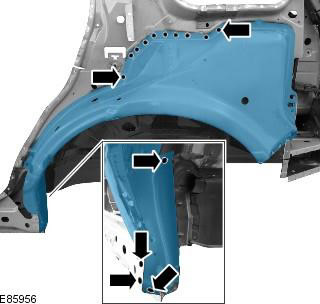

5. Разделите соединения и снимите старую панель.
Установка
1. Подготовьте соединительные поверхности старой и новой панели.

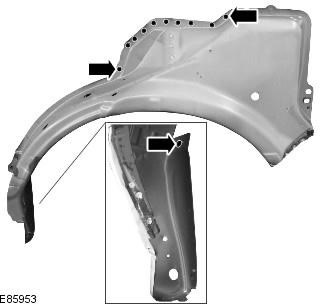

2. Просверлите в новой панели отверстия для сварки электрозаклепками MIG.
3. Приложите новую панель и зафиксируйте ее на месте. Проверьте выверку, если она верна, переходите к следующему шагу. Если нет, исправьте и еще раз проверьте перед переходом к следующему шагу.
4. Снимите новую панель.
5. Нанесите клей на показанные участки.
6. Приложите новую панель и зафиксируйте ее на месте.
7. Прихватите стыковые соединения.
8. Выполните точечную сварку.
9. Сварка электрозаклепками MIG.
10. Зачистите все сварные соединения.
11. Для установки соответствующих панелей и механических элементов выполните процедуру снятия в обратной последовательности.
