ПРИМЕЧАНИЕ: Панель обслуживается без своих установочных шпилек.
Снятие
1. В сочетании с нишей запасного колеса заменяется:
- Облицовка заднего бампера
- Задний бампер
- Задняя панель
- Задняя панель в сборе
- Топливный бак
- Задний подрамник и подвеска в сборе
2. Для получения дополнительной информации относительно этой ремонтной процедуры см.: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
3. Снимите заднюю панель в сборе. За дополнительной информацией обратитесь к главе: Задняя панель (501-30 Ремонты листовых металлических элементов задка, Снятие и установка).
4. Снимите задний подрамник и подвеску в сборе.
5. Снимите топливный бак. За дополнительной информацией обратитесь к главе: Топливный бак (310-01A Топливный бак и топливные магистрали - 3.2L NA - I6, Снятие и установка) / Топливный бак (310-01B Топливный бак и топливные магистрали - 2.2L Duratorq - Td4, Снятие и установка).
6. Снимите заднее сиденье.
7. Снимите внутреннюю отделку правой и левой панели нижней обвязки.
8. Снимите молдинги правой и левой панели задней боковой части кузова. За дополнительной информацией обратитесь к главе: Молдинг задней боковой панели кузова (501-08 Наружная отделка, Снятие и установка).
9. Высвободите и расположите в стороне ковровое покрытие.
10. Снимите левый и правый трубопроводы тормозной системы.
11. Высвободите и расположите в стороне жгуты электропроводки панели пола и задней боковой панели.

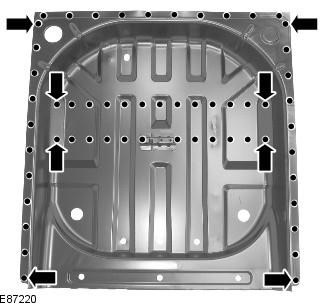

12. Выфрезеруйте сварные точки.

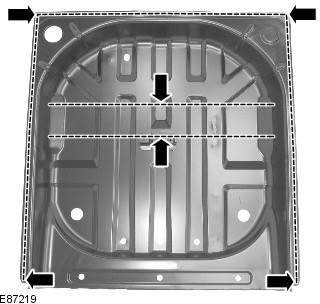

13. Разделите соединения и снимите старую панель.
Установка
1. Подготовьте соединительные поверхности старой и новой панели.
2. Просверлите в новой панели отверстия для сварки электрозаклепками MIG.
3. Приложите новую панель и зафиксируйте ее на месте. Проверьте выверку, если она верна, переходите к следующему шагу, если нет, исправьте и еще раз проверьте перед переходом к следующему шагу.
4. Сварка электрозаклепками MIG.

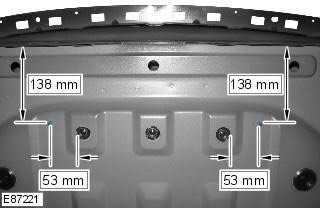

5. Установите установочные шпильки.
6. Зачистите все сварные соединения.
7. Для установки соответствующих панелей и механических элементов выполните процедуру снятия в обратной последовательности.
