Удостоверьтесь, что все сварные соединения соответствующим образом герметизированы и защищены от проникновения воды, особенно в зонах, где нельзя воспроизвести клеевое соединение / уплотнение оригинальной панели. Герметизируйте соединения перед установкой наружных панелей, где это необходимо.
ПРИМЕЧАНИЕ: Внутренний усилитель нижней панели обвязки отпарывается от "кольцевой рамы" усилителя боковой панели, он не обслуживается отдельно.
Снятие
1. В сочетании с внутренним усилителем нижней панели обвязки заменяется:
- Облицовка переднего бампера
- Переднее крыло
- Передняя дверь
- Задняя дверь
- Панель нижней обвязки
2. Для получения дополнительной информации относительно этой ремонтной процедуры см.: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
3. Снимите панель нижней обвязки. За дополнительной информацией обратитесь к главе: Панель нижней обвязки(501-29 Ремонты листовых металлических элементов боковых панелей, Снятие и установка).

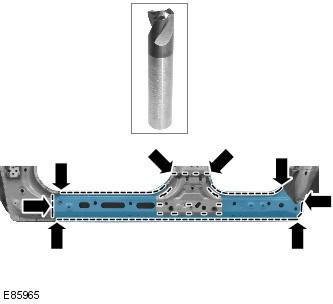

4. Выфрезеруйте точечные сварные швы, для этого потребуется использовать сверло для точечных сварных швов из стали HSS.
5. Если усилитель стойки "В" не был снят, потребуется отсоединить его.

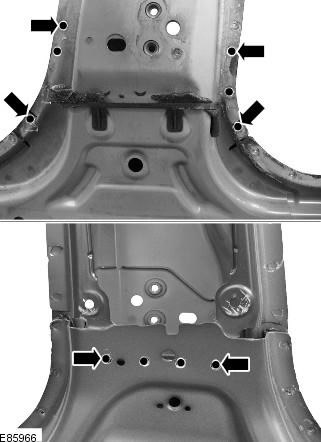

- Выфрезеруйте точечные сварные швы.
- Разделите это соединение и отпустите усилитель стойки "В" вперед, чтобы можно было снять внутренний усилитель панели нижней обвязки.
6. Разделите соединения и снимите старую панель.
Установка

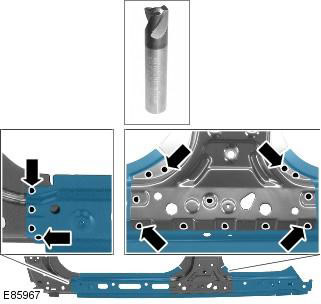

1. Снимите часть усилителя панели нижней обвязки с кольцевой рамы усилителя боковой панели, обслуживаемой панели. Выфрезеруйте точечные сварные швы при помощи сверла для точечных сварных швов из стали HSS.
2. Подготовьте соединительные поверхности старой и новой панели.
3. Приложите новую панель и зафиксируйте ее на месте. Проверьте выверку, если она верна, переходите к следующему шагу, если нет, исправьте и еще раз проверьте перед переходом к следующему шагу.
4. Сварка электрозаклепками MIG.
ПРИМЕЧАНИЕ: Отверстия для электрозаклепок MIG делаются в ходе снятия старой панели и разделения обслуживаемой панели.
ПРИМЕЧАНИЕ: Электрозаклепки MIG должны быть установлены на месте оригинальных сварных точек и там, где это возможно, они должны проходить сквозь внутреннюю часть панели нижней обвязки.
5. Зачистите все сварные соединения.
6. Для установки соответствующих панелей и механических элементов выполните процедуру снятия в обратной последовательности.
