Freelander 2. Панель внутренней отделки стойки B




ПРИМЕЧАНИЕ: Внутренняя панель стойки «B» обслуживается как отдельная привариваемая панель.



Снятие


1. При замене усилительного элемента стойки «B» снимаются следующие элементы:
  • Передняя дверь
  • Задняя дверь
  • Обшивка потолка
  • Наружная панель стойки «B»
  • Усилительный элемент стойки "B"

2. За дополнительными сведениями по этой процедуре ремонта обратитесь к следующим источникам: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).

3. Снимите усилительный элемент стойки "В". За дополнительной информацией обратитесь к главе: Усиление стойки 'B' (501-29 Ремонты листовых металлических элементов боковых панелей, Снятие и установка).

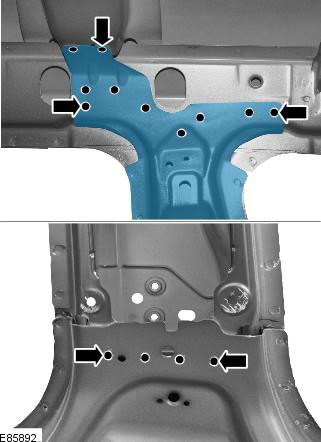

4. Выфрезеруйте места контактной сварки.






5. Разделите соединения и снимите панель.



Установка


1. Подготовьте сопрягаемые поверхности старой и новой панелей.

2. Просверлите отверстия в новой панели, выполняя подготовку к сварке электрозаклепками по технологии MIG.






3. Выставьте новую панель на требуемое место и зафиксируйте ее. Проверьте выверку положения; если правильно, перейдите к следующему пункту. Если нет, откорректируйте и, прежде чем продолжать, повторите проверку.

4. Выполните сварку электрозаклепками по технологии MIG.






5. Зачистите все сварные швы.

6. Установка соответствующих панелей и механических элементов выполняется в последовательности, обратной снятию.
