Freelander 2. Передний усилитель панели грязезащитного фартука




ПРИМЕЧАНИЕ: Передний усилительный элемент панели фартука крыла следует отделить от сервисной панели фартука крыла; он не поставляется отдельно.

ПРИМЕЧАНИЕ: Панель обслуживается без своих установочных шпилек.



Снятие


1. При замене переднего лонжерона и панели фартука крыла снимаются следующие элементы:
  • Облицовка переднего бампера
  • Передний бампер
  • Капот
  • Панель защелки капота
  • Оба передних крыла
  • Нижняя панель фартука крыла

2. Для получения дополнительной информации относительно этой ремонтной процедуры см.: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).

3. Снимите нижнюю панель фартука крыла. За дополнительной информацией обратитесь к главе: Нижняя панель грязещитного фартука (501-27 Ремонты листовых металлических элементов передка, Снятие и установка).

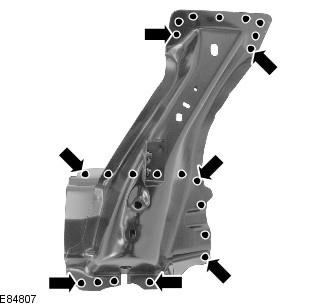

4. Выфрезеруйте сварные точки.






5. Разделите соединения и снимите старую панель.



Установка


1. Подготовьте соединительные поверхности старой и новой панели.

2. Просверлите отверстия в новой панели для сварки электрозаклепками по технологии MIG.






3. Приложите новую панель и зафиксируйте ее на месте. Проверьте выверку, если она верна, переходите к следующему шагу. Если нет, исправьте и еще раз проверьте перед переходом к следующему шагу.

4. Выполните сварку электрозаклепками по технологии MIG.

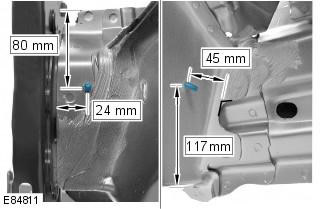

5. Установите новые установочные шпильки.






6. Зачистите все сварные соединения.

7. Для установки соответствующих панелей и механических элементов выполните процедуру снятия в обратной последовательности.
