Freelander 2. Верхняя панель грязещитного фартука




ПРИМЕЧАНИЕ: Внутренняя панель фартука крыла обслуживается как отдельная привариваемая панель.

ПРИМЕЧАНИЕ: Сервисная панель приварена не полностью.

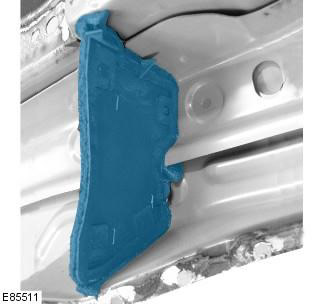

ПРИМЕЧАНИЕ: Внутри этой панели закреплен элемент NVH; он не обслуживается на новой панели. Поэтому в случае повреждения потребуется новый элемент.

1. При замене верхней панели фартука крыла снимаются следующие элементы:
  • Облицовка переднего бампера
  • Капот
  • Панель защелки капота
  • Оба передних крыла

2. За дополнительными сведениями по этой процедуре ремонта обратитесь к следующим источникам: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).

3. Снимите панель защелки капота. За дополнительной информацией обратитесь к главе: Hood Latch Panel (501-27, Снятие и установка).

4. Снимите капот.

5. Снимите панель накопительной камеры. За дополнительной информацией обратитесь к главе: Смесительная камера (412-01 Управление микроклиматом, Снятие и установка).

6. Левая сторона: Снимите трубопровод воздухозабора.

7. Правая сторона: Высвободите жгут электропроводки и отложите его в сторону.

8. Снимите петлю капота (два болта М13).






9. Выфрезеруйте места контактной сварки.






10. Разделите соединения и снимите старую панель, включая соответствующий элемент NVH.








Установка

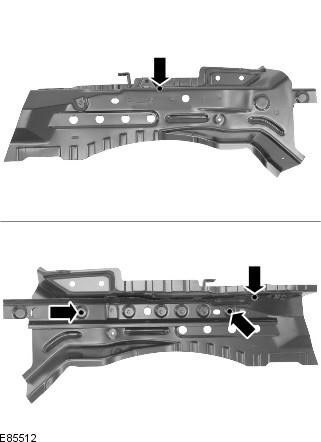

1. Подготовьте новую панель в показанных зонах, где она не полностью приварена, и выполните точечную сварку.






2. Подготовьте сопрягаемые поверхности старой и новой панелей.

3. Просверлите отверстия в новой панели, выполняя подготовку к сварке электрозаклепками по технологии MIG.






4. Выставьте новую панель на требуемое место и зафиксируйте ее. Проверьте выверку положения. Если она правильна, перейдите к следующему пункту. Если нет, выполните необходимую корректировку и, прежде чем продолжить, повторите проверку.

5. Снимите панель и нанесите клей на показанные зоны.






6. При необходимости замените элемент NVH.

7. Нанесите клей на элемент NVH.






8. Выставьте новую панель на требуемое место и зафиксируйте ее.

9. Выполните точечную сварку в показанных местах.






10. Выполните сварку электрозаклепками по технологии MIG.






11. Зачистите все сварные швы.

12. Установка соответствующих панелей и механических элементов выполняется в последовательности, обратной снятию.
