ПРИМЕЧАНИЕ: Панель обслуживается без ее приварных шпилек.
1. При замене нижней панели фартука крыла снимаются следующие элементы:
- Облицовка переднего бампера
- Панель защелки капота
- Оба передних крыла
2. За дополнительными сведениями по этой процедуре ремонта обратитесь к следующим источникам: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
3. Снимите панель защелки капота. За дополнительной информацией обратитесь к главе: Hood Latch Panel (501-27, Снятие и установка).

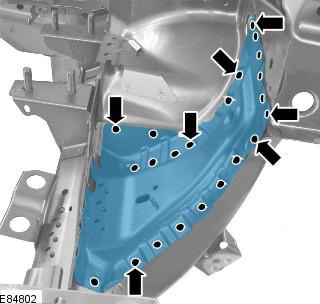

4. Используйте ленточно-шлифовальную машинку, чтобы сошлифовать точечные сварные швы в показанной зоне.

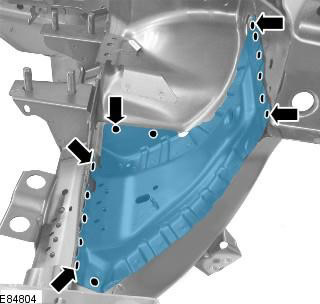

5. Выфрезеруйте остальные точечные сварные швы.
6. Разделите соединения и снимите старую панель.
Установка
1. Подготовьте сопрягаемые поверхности старой и новой панелей.
2. Просверлите отверстия в новой панели, выполняя подготовку к сварке электрозаклепками по технологии MIG.
3. Выставьте новую панель на требуемое место и зафиксируйте ее. Проверьте выверку положения. Если она правильна, перейдите к следующему пункту. Если нет, выполните необходимую корректировку и, прежде чем продолжить, повторите проверку.

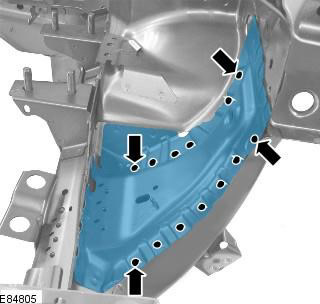

4. Выполните сварку электрозаклепками по технологии MIG.

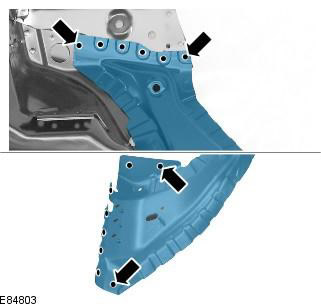

5. Выполните точечную сварку.

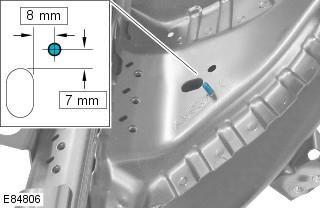

6. Установите приварную шпильку.
7. Зачистите все сварные швы.
8. Установка соответствующих панелей и механических элементов выполняется в последовательности, обратной снятию.
