ПРИМЕЧАНИЕ: Вследствие комбинированной толщины панелей рекомендуется при проведении этого ремонта заменить точечную сварку сваркой электрозаклепками MIG.
Снятие
1. В сочетании с креплением переднего бампера заменяется:
- Облицовка переднего бампера
- Передний бампер
- Панель защелки капота
- Оба передних крыла
2. Для получения дополнительной информации относительно этой ремонтной процедуры см.: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
3. Снимите панель замка капота. За дополнительной информацией обратитесь к главе: Hood Latch Panel (501-27, Снятие и установка).
4. Снимите радиатор. За дополнительной информацией обратитесь к главе: Радиатор (303-03A Охлаждение двигателя - 3.2L NA - I6, Снятие и установка).
5. Левая сторона: Снимите трубопровод воздухозабора.
6. Правая сторона: Снимите бачок омывателя лобового стекла. За дополнительной информацией обратитесь к главе: Бачок омывателя лобового стекла (501-16 Стеклоочистители и стеклоомыватели, Снятие и установка).
7. Высвободите жгут электропроводки и расположите его в стороне.

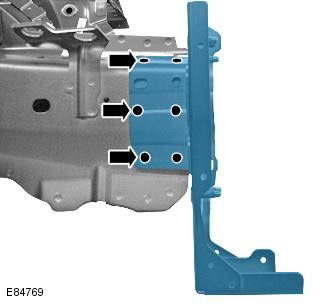

8. Выфрезеруйте сварные точки.

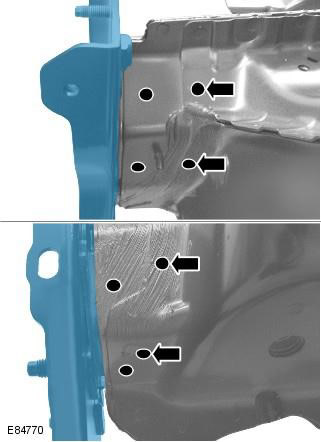

9. Выфрезеруйте сварные точки.
10. Разделите соединения и снимите панель.
Установка
1. Подготовьте соединительные поверхности старой и новой панели.
2. Просверлите отверстия в новой панели для сварки электрозаклепками.
3. Приложите новую панель и зафиксируйте ее на месте. Проверьте выверку, если она верна, переходите к следующему шагу, если нет, исправьте и еще раз проверьте перед переходом к следующему шагу.
4. Приварите электрозаклепками к переднему лонжерону.
5. Приварите электрозаклепками к замыкающей панели переднего лонжерона.
6. Зачистите все сварные соединения.
7. Для установки соответствующих панелей и механических элементов выполните процедуру снятия в обратной последовательности.
