Freelander 2. Размеры зазоров и профилей кузова




Приведенная ниже информация является руководством для технического персонала по монтажу наружных панелей и декоративных деталей кузова. Ее назначение - обеспечить правильную стыковку элементов и приемлемый внешний вид автомобиля.

ПРИМЕЧАНИЕ: Все размеры даны в миллиметрах (мм).

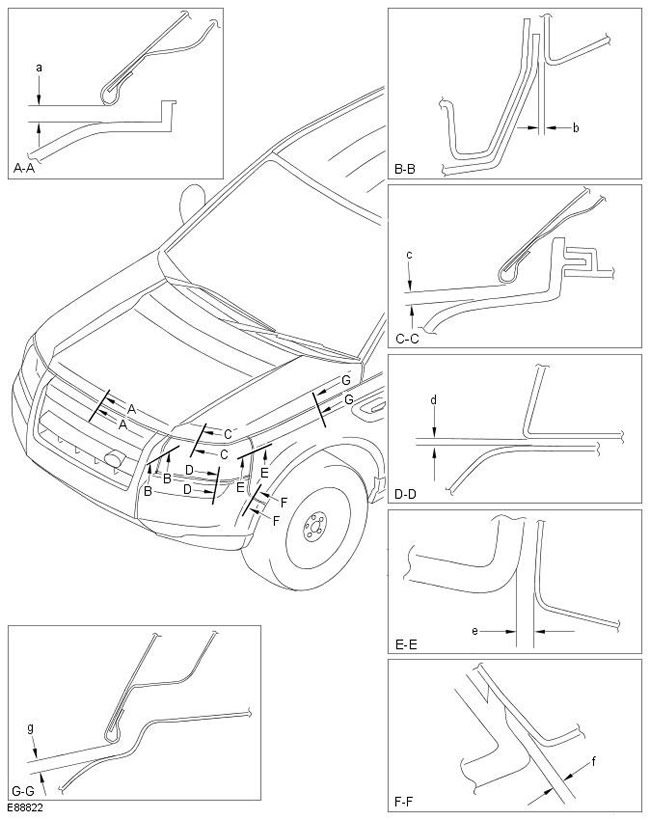

Сечение Описание Зазор Профиль
A-A Зазор между капотом и облицовкой бампера 5.0 +2.0 -0.0 Не применимо
B-B Зазор между облицовкой переднего бампера и передней фарой 5,0 ±2,5 (максимальный конус 2,0) Не применимо
C-C Зазор между капотом и передней фарой 5.0 +2.0 -0.0 Не применимо
D-D Фара относительно облицовки бампера 4.0 ±2.0 Не применимо
E-E Между крылом и передней фарой 3.0 ±1.0 1.0 ±1.5
F-F Между крылом и облицовкой бампера 2.0 +1.0 -0.0 1.5 ±1.0
G-G   5.0 ±1.7 Не применимо

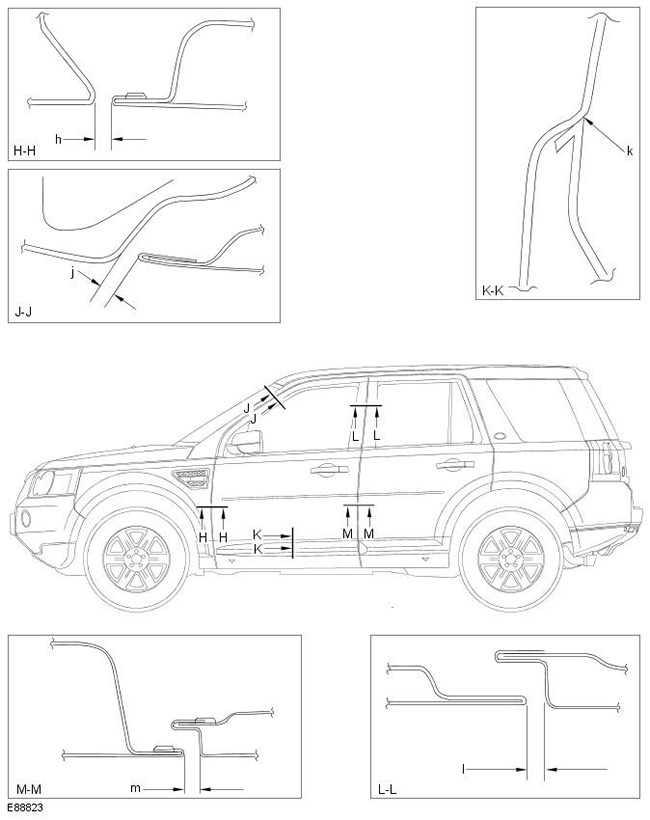

Сечение Описание Зазор Профиль
H-H Крыло относительно передней двери 5.0 ±1.0 0.7 ±1.0
J-J Передняя дверь относительно стойки А 4.5 ±1.0 -2.5 ±1.2
K-K Отделка передней двери к двери 0.0 +1.0 -0.0 -2.0 ±1.0
L-L Передняя дверь относительно задней двери 5.0 ±1.0 0.8 ±1.0
M-M Передняя дверь относительно задней двери 5.0 ±1.0 1.0 ±1.0








Сечение Описание Зазор Профиль
N-N Отделка задней двери к двери 0.0 +1.0 -0.0 -2.0 ±1.0
O-O Задняя дверь к боковой панели 4.5 ±1.0 -2.5 ±1.2
P-P Задняя дверь к боковой панели 4.5 ±1.0 1.0 ±1.0
Q-Q Задняя дверь к боковой панели 5.0 ±1.0 0.5 ±0.5
R-R Боковая панель к облицовке бампера 2.0 +1.0 -0.0 1.5 ±1.0
S-S Боковая панель к заднему фонарю 3.0 ±1.5 1.0 ±1.2

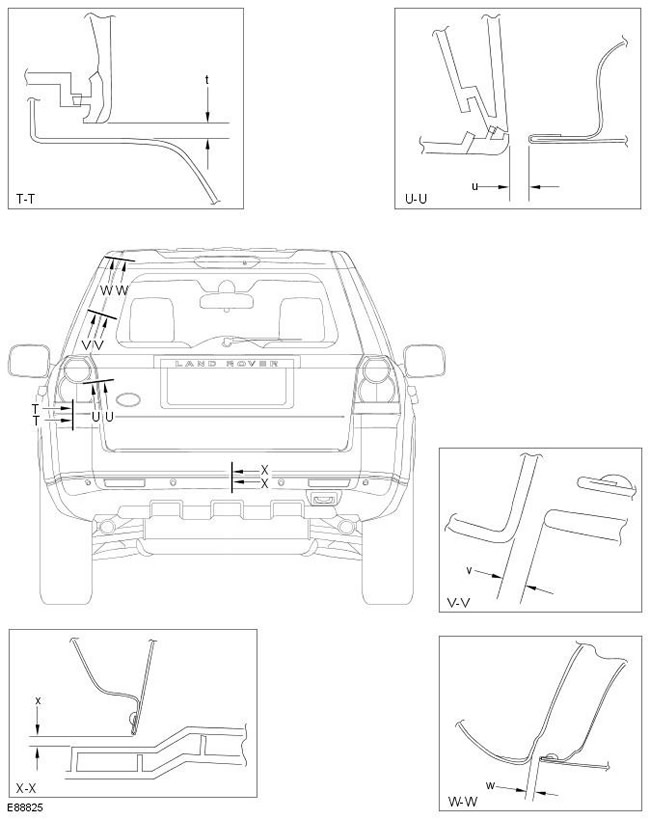

Сечение Описание Зазор Профиль
T-T Задний фонарь относительно облицовки бампера 3.0 ±2.0 Не применимо
U-U Задний фонарь относительно двери багажного отделения 5.0 ±1.5 3.0 ±1.3
V-V Панель отделки стойки D относительно стекла двери багажного отделения 5.0 ±2.0 2.5 ±1.3
W-W Боковая панель относительно двери багажного отделения 5.0 ±1.5 2.0 ±1.5
X-X Дверь багажного отделения относительно облицовки бампера 6.0 ±2.7 Не применимо
