Freelander 2. Размеры боковой панели кузова

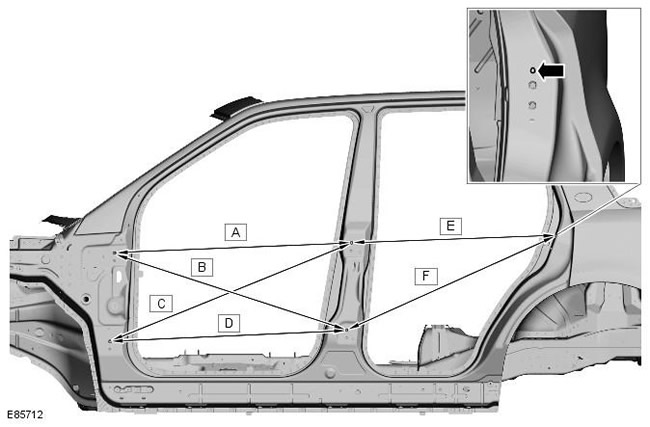

Деталь От До Размер
A Верхняя петля передней двери, крепежное отверстие Верхняя петля задней двери, крепежное отверстие 1034,9
B Верхняя петля передней двери, крепежное отверстие Нижняя петля задней двери, верхнее крепежное отверстие 1061,44
C Нижняя петля передней двери, верхнее крепежное отверстие Верхняя петля задней двери, крепежное отверстие 1138,7
D Нижняя петля передней двери, верхнее крепежное отверстие Нижняя петля задней двери, верхнее крепежное отверстие 1035,5
E Верхняя петля задней двери, крепежное отверстие Верхнее крепежное отверстие язычка замка задней двери 1917,7
F Нижняя петля задней двери, верхнее крепежное отверстие Верхнее крепежное отверстие язычка замка задней двери 983,8

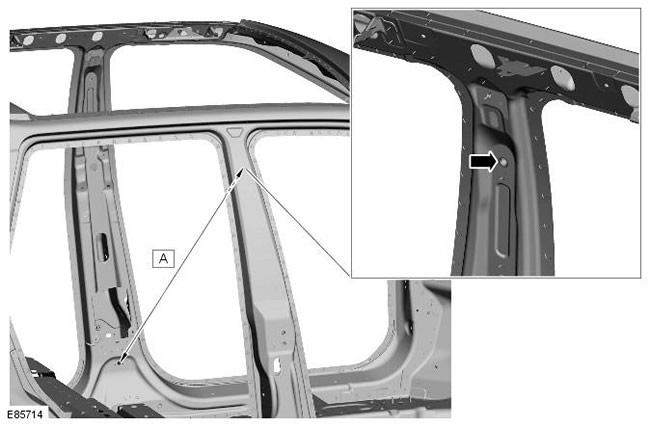

Деталь От До Размер
A Крепежное отверстие натяжителя ремня безопасности переднего сиденья Крепежное отверстие узла крепления ремня безопасности переднего сиденья 1673,3

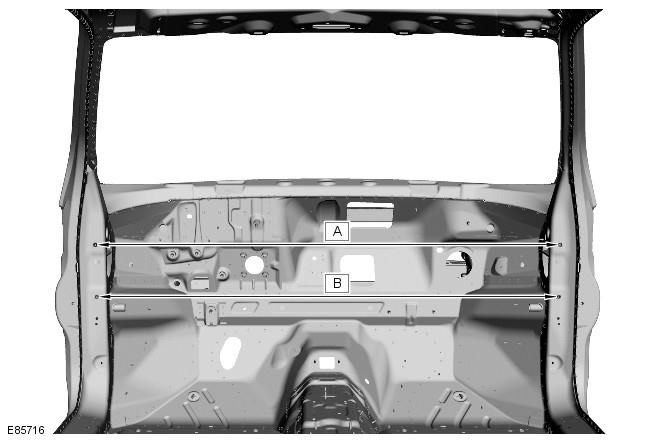

Деталь От До Размер
A Правое верхнее крепежное отверстие держателя панели приборов Левое верхнее крепежное отверстие держателя панели приборов 1447
B Правое нижнее крепежное отверстие держателя панели приборов Левое нижнее крепежное отверстие держателя панели приборов 1447
