Freelander 2. Габариты передней части кузова




ПРИМЕЧАНИЕ: Все размеры даны в миллиметрах (мм).

ПРИМЕЧАНИЕ: Размеры отверстий во всех случаях показаны от/до центра отверстия. Размеры определяются по габаритам панелей кузова, а не головок болтов или выступающих компонентов.

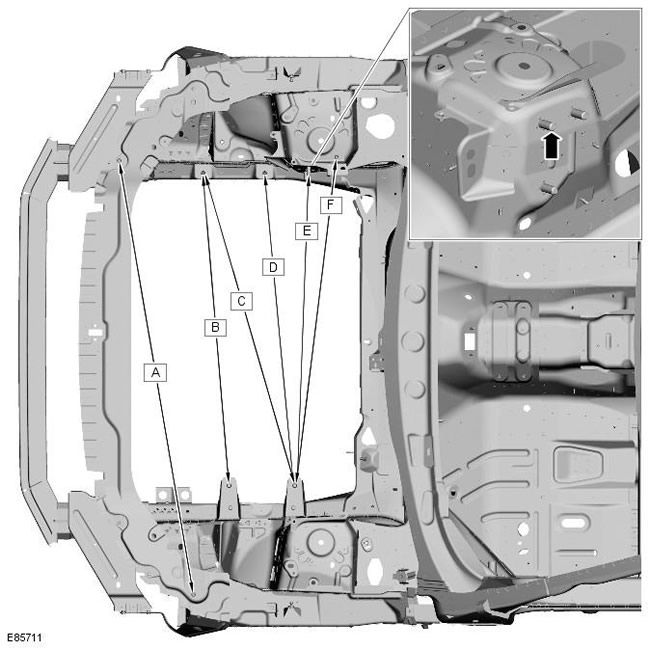

Деталь   От До Размер
A Внутреннее отверстие для крепления передней фары Крыло, переднее крепление 1291,3
B Передняя шпилька, левая опора коробки передач Переднее отверстие крепления правой опоры двигателя 922
C Задняя шпилька, левая опора коробки передач Переднее отверстие крепления правой опоры двигателя 957,5
D Задняя шпилька, левая опора коробки передач Среднее отверстие крепления правой опоры двигателя 922,3
E Задняя шпилька, левая опора коробки передач Верхняя передняя шпилька крепления правой опоры двигателя 924,8
F Задняя шпилька, левая опора коробки передач Заднее отверстие крепления амортизатора 1025,4

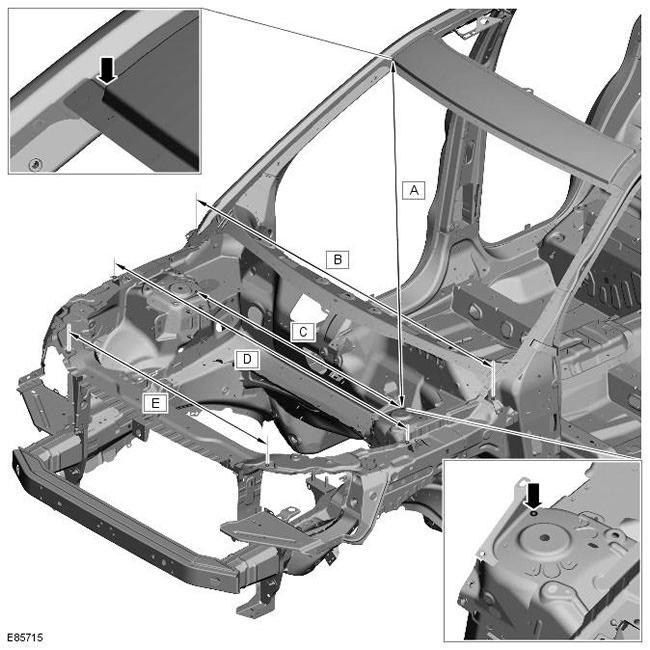

Деталь От До Размер
A Заднее отверстие крепления амортизатора Угловая точка крыши 1597,25
B Заднее крепление правого крыла Заднее крепление левого крыла 1583,9
C Заднее отверстие крепления правого амортизатора Заднее отверстие крепления левого амортизатора 1136
D Среднее крепление правого крыла Среднее крепление левого крыла 1558,9
E Верхнее внутреннее отверстие для крепления правой передней фары Верхнее внутреннее отверстие для крепления левой передней фары 1061,5








Деталь От До Размер
A Верхнее внутреннее отверстие для крепления бампера с правой стороны Верхнее внутреннее отверстие для крепления бампера с левой стороны 960
B Гнездо для инструмента в удлинительной панели правой боковины Гнездо для инструмента в удлинительной панели левой боковины 1533,7
