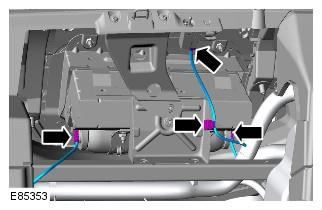

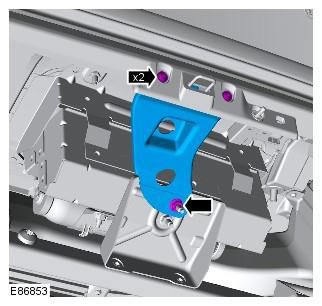

Freelander 2. Модуль надувной подушки безопасности пассажира

ПРИМЕЧАНИЕ: Описание процедуры снятия в этой инструкции может содержать описание действий по установке.

Снятие

1. Обезопасьте систему SRS. Обратитесь к процедуре: Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).

2. Снимите отделение для перчаток. Обратитесь к процедуре: Отделение для перчаток (501-12 Панель приборов и консоль, Снятие и установка).

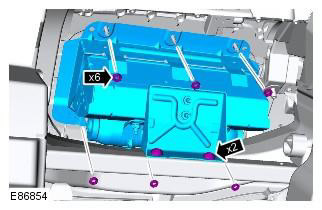

5. Момент затяжки: 10 Nm

ПРИМЕЧАНИЕ: Если требуется замена элементов системы SRS, необходимо записать штриховой код нового элемента.

6. ПРИМЕЧАНИЕ: Не продолжайте разборку, если элемент снимается только для получения доступа.

Установка

1. Установите элементы на место, действуя в обратной последовательности.

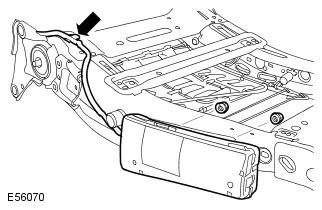

Freelander 2. Модуль боковой подушки безопасности

ПРИМЕЧАНИЕ: Описание процедуры снятия в этой инструкции может содержать описание действий по установке.

Снятие

1. Переведите систему SRS в безопасный режим. Обратитесь к процедуре: Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).

2. Снимите обивку спинки переднего сиденья. Обратитесь к процедуре: Обивка спинки переднего сидения (501-10 Сиденье, Снятие и установка).

3. Снимите обивку спинки переднего сиденья.

4. Момент затяжки: 10 Nm

ПРЕДУПРЕЖДЕНИЕ: Не прикасайтесь щупами тестера к электрическим разъемам вспомогательной удерживающей системы (SRS).

Установка

1. При установке выполните процедуру снятия в обратной последовательности.
