Freelander 2. Модуль подушки безопасности водителя




Специальный инструмент




501-106 Remover, Driver Air Bag



Снятие


3. Отсоедините провод массы аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).

2. Обезопасьте систему SRS. Обратитесь к процедуре: Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).

3. Аккуратно отпустите два зажима.

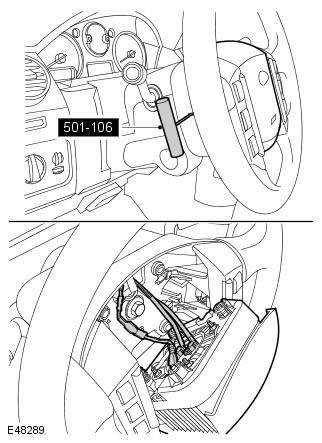

4. Используя специальный инструмент, снимите модуль подушки безопасности водителя. Специальный инструмент: 501-106

5. Рассоедините три электрических разъема.

ПРЕДУПРЕЖДЕНИЕ: Не прикасайтесь щупами тестера к электрическим разъемам вспомогательной удерживающей системы (SRS).








Установка


1. Установите элементы на место, действуя в обратной последовательности.

Устройства системы SRS имеют уникальные электрические разъемы. ЗАПРЕЩАЕТСЯ прилагать усилие при соединении разъемов или пытаться состыковать неподходящие разъемы.

Об установке модуля подушки безопасности водителя свидетельствуют два щелчка: каждая из двух пружин производит по одному щелчку. Края модуля должны располагаться заподлицо с рулевым колесом.

ПРИМЕЧАНИЕ: Если требуется замена элементов системы SRS, необходимо записать штриховой код нового элемента.
