Freelander 2. Датчик дождя







Датчик дождя расположен за корпусом внутрисалонного зеркала заднего вида и установлен в кронштейн, приклеенный к внутренней поверхности лобового стекла. В состав датчика дождя входят несколько излучающих и принимающих диодов, которые излучают и принимают излучение инфракрасного диапазона. При сравнении полученного сигнала освещения с известным переданным сигналом освещения датчик дождя может определить количество воды на наружной поверхности лобового стекла.

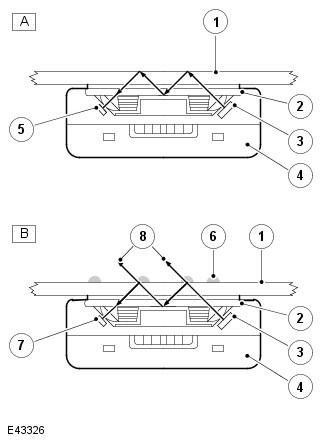

ПРИМЕЧАНИЕ: A = чистое и сухое лобовое стекло; B = мокрое и грязное лобовое стекло.







Поз. № запасной части Наименование
1 - Наружная поверхность лобового стекла
2 - Оптический элемент
3 - Излучающие диоды (принимают 100 % излучения)
4 - Датчик дождя
5 - Принимающие диоды (принимают 100 % излучения)
6 - Капли/пленка воды
7 - Принимающие диоды (принимают менее 100 % излучения)
8 - Потерянная составляющая излучения

ПРИМЕЧАНИЕ: Датчик дождя также включает в себя датчик освещения. Датчик освещения используется для управления работой функции автоматического головного освещения. За дополнительной информацией обратитесь к главе: Наружное освещение (417-01 Наружное освещение, Описание и принцип действия).

Датчик дождя соединяется с электропроводкой автомобиля посредством 3-штыревого электрического разъема. Электрический разъем обеспечивает питание от CJB, соединение по шине LIN с CJB и соединение на массу.
