Описание | Nm | lb-ft |
Панель приборов: | ||
Болты M8 | 24 | 18 |
Болты М12 | 40 | 30 |
Переключатель консоли панели приборов | 3 | 2 |
Болты с головкой Torx панели приборов | 3 | 2 |
Кронштейн ECM | 10 | 7 |
|
|
содержание .. 471 472 473 474 475 476 ..
Freelander 2. Панель приборов и консольСпецификации моментов затяжки
Описание и принцип действия

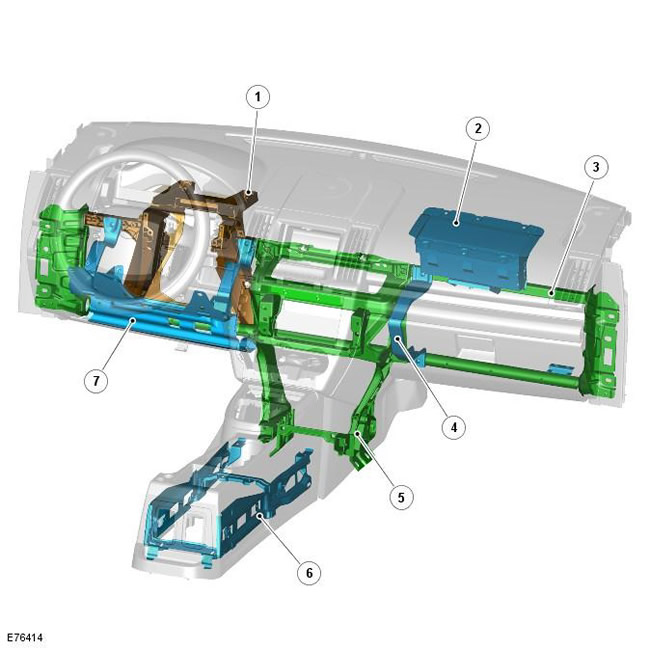

В панель приборов встроена трубчатая стальная поперечная балка. Энергополгощающий узел закреплен болтами на поперечной балке со стороны водителя. Энергопоглощающий узел состоит из 2 расчетно-деформируемых кронштейнов, приваренных к поперечному раскосу. Автомобили NAS также оснащены одним энергопоглощающим кронштейном, который закреплен болтами на поперечной балке со стороны пассажира. В центре поперечной балки находится литая конструкция из магниевого сплава, которая обеспечивает опору и точки установки для центральной консоли. На попереченой балке со стороны водителя установлена опора рулевой колонки, также изготовленная из магниевого сплава. Поперечная балка также служит точкой опоры для подушки безопасности пассажира двухэтапного действия. За дополнительной информацией обратитесь к главе: Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) (501-20B Вспомогательная удерживающая система, Описание и принцип действия). Панель приборов состоит из 2 пластиковых литых элементов (верхнего и нижнего), сваренных вместе и образующих единый узел. На панели приборов предусмотрены точки установки для различных интерфейсов водителя и пассажира. Кроме этого, на панели приборов предусмотрены распределительные воздуховоды, дефлекторы и заслонки. За дополнительной информацией обратитесь к главе: Распределение и очистка воздуха (412-01 Управление микроклиматом, Описание и принцип действия).
