| Описание | Нм | фунт-фут |
| Болт направляющей стекла передней двери | 10 | 7 |
| Гайки и болты крепления к передней двери электродвигателя стеклоподъемника и регулятора | 10 | 7 |
| Винт с головкой Torx неподвижного стекла задней двери | 5 | 4 |
| Гайки и болты крепления к задней двери электродвигателя стеклоподъемника и регулятора | 10 | 7 |
содержание .. 461 462 463 464 465 466 ..
Freelander 2. Стекла, рамы и механизмы
Спецификации моментов затяжки
Описание и принцип действия

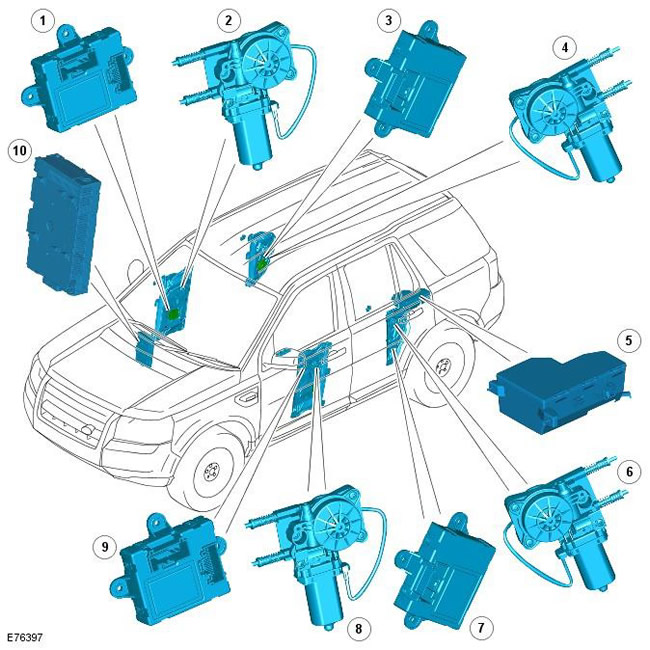

| Поз. | № запасной части | Наименование |
| 1 | - | Модуль двери пассажира |
| 2 | - | Электродвигатель стеклоподъемника двери пассажира |
| 3 | - | Модуль задней двери |
| 4 | - | Электродвигатель стеклоподъемника задней двери |
| 5 | - | Вспомогательная электрораспределительная коробка (AJB) |
| 6 | - | Электродвигатель стеклоподъемника задней двери |
| 7 | - | Модуль задней двери |
| 8 | - | Электродвигатель стеклоподъемника двери водителя |
| 9 | - | Модуль двери водителя |
| 10 | - | Центральная электрораспределительная коробка (CJB) |
Ламинированное лобовое стекло приклеено и загерметизировано на проеме кузова с помощью полиуретанового (ПУ) клея. На внутренней поверхности лобового стекла закреплен установочный выступ для внутреннего зеркала заднего вида. В зависимости от спецификации автомобиля, на лобовом стекле могут быть предусмотрены 2 нагревательных элемента.
Закаленное заднее стекло также приклеено и загерметизировано на проеме кузова с помощью полиуретанового (ПУ) клея. Один нагревательный элемент нанесен на внутреннюю поверхность заднего стекла.
Работой системы стеклоподъемников управляет CJB совместно с модулем двери водителя и модулем передней пассажирской двери переднего пассажира. Модули дверей смонтированы на регуляторах соответствующих передних окон. Модули дверей также смонтированы на регуляторах обоих задних окон, они поддерживают связь с модулями передних дверей по шине локальной сети межсоединений (LIN).
В системе стеклоподъемников предусмотрена функция поднимания и опускания одним нажатием, а также функция предотвращения защемления для окон всех дверей.
Если был отсоединен аккумулятор, после его подключения потребуется перекалибровать систему стеклоподъемников. Для калибровки системы требуется выполнить следующую последовательность операций.
При включенном зажигании:
- Полностью закройте окно и отпустите переключатель.
- Снова нажмите на переключатель закрывания и удерживайте его примерно 2 секунды.
- Полностью откройте окно и отпустите переключатель.
- Снова нажмите на переключатель открывания и удерживайте его примерно 2 секунды.
- Выполните эти же действия на остальных окнах.
Freelander 2. Модули дверей
В дополнение к управлению системой стеклоподъемников модули передних дверей также управляют следующими функциями:
- Запирание дверей. За дополнительной информацией обратитесь к главе: Ручки, замки, защелки и системы входа (501-14 Ручки, замки, защелки и системы входа, Описание и принцип действия).
- Регулировка и обогрев наружных зеркал. За дополнительной
информацией обратитесь к главе:
- Зеркала заднего вида (501-09 Зеркала заднего вида, Описание и принцип действия)
- Компоненты управления (412-01 Управление микроклиматом, Описание и принцип действия)
- Лампы наружных зеркал. За дополнительной информацией обратитесь к главе: Освещение салона (417-02 Освещение салона, Описание и принцип действия).
Модули задних дверей управляют только стеклоподъемниками и запиранием дверей.
Для правильного расположения на автомобиле модули дверей имеют цветовую маркировку. Модуль двери водителя и модули обеих задних дверей черные. Модуль двери переднего пассажира серый. Разъемы жгутов электропроводки также имеют цветовую маркировку для подключения к соответствующим дверным модулям.
ПРИМЕЧАНИЕ: Оба задних дверных модуля идентичны.
Если модуль передней двери выявляет неисправность, диагностический код неисправности (DTC) сохраняется в памяти модуля. Код DTC может быть считан при помощи диагностической системы, одобренной компанией Land Rover. Если один из задних дверных модулей выявляет неисправность, код DTC сохраняется в модуле соответствующей передней двери. За дополнительной информацией обратитесь к главе: Стекла, рамы и механизмы (501-11 Стекла, рамы и механизмы, Диагностика и проверки).
