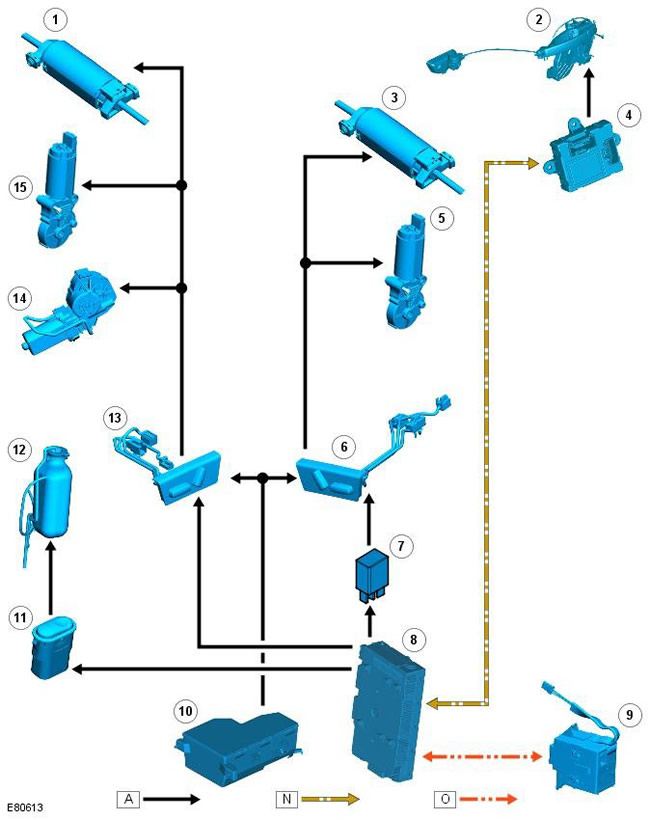

Freelander 2. Схема управления сиденья с электроприводом без памяти

  Главная      Автомобили - Ленд Ровер     Land Rover Freelander 2: Дизельный двигатель 2.2L Duratorq-Td4 - руководство

 поиск по сайту























содержание   .. 449  450  451    ..





Freelander 2. Схема управления сиденья с электроприводом без памяти








ПРИМЕЧАНИЕ: A = жесткое соединение; N = среднескоростная шина CAN; O = шина LIN.


Поз. № запасной части Наименование
1 - Электродвигатель регулировки горизонтального перемещения сиденья водителя с электроприводом без функции запоминания положения
2 - Защелка двери водителя с переключателем неполного закрывания
3 - Электродвигатель регулировки горизонтального перемещения сиденья переднего пассажира с электроприводом без функции запоминания положения
4 - Модуль управления двери водителя
5 - Электродвигатель регулировки наклона спинки сиденья переднего пассажира с электроприводом без функции запоминания положения
6 - Блок переключателей сиденья пассажира с электроприводом без функции запоминания положения
7 - Реле сиденья пассажира
8 - CJB с внутренним реле таймера регулятора потребляемой мощности аккумулятора
9 - Модуль управления запуском
10 - AJB
11 - Переключатель поясничной опоры с электроприводом регулировки
12 - Электродвигатель поясничной опоры с электроприводом регулировки
13 - Блок переключателей сиденья водителя с электроприводом без функции запоминания положения
14 - Электродвигатель регулировки высоты сиденья водителя с электроприводом без функции запоминания положения
15 - Электродвигатель регулировки наклона спинки сиденья водителя с электроприводом без функции запоминания положения









Freelander 2. Схема управления сиденья с электроприводом с памятью








ПРИМЕЧАНИЕ: A = жесткое соединение; N = среднескоростная шина CAN; O = шина LIN.


Поз. № запасной части Наименование
1 - Электродвигатель регулировки горизонтального перемещения сиденья водителя с электроприводом с функцией запоминания положения
2 - Защелка двери водителя с переключателем неполного закрывания
3 - Модуль управления двери водителя
4 - Левое наружное зеркало
5 - Модуль управления двери пассажира
6 - Правое наружное зеркало
7 - Щиток приборов
8 - CJB с реле таймера регулятора потребляемой мощности аккумулятора
9 - Модуль управления запуском
10 - AJB
11 - Переключатель поясничной опоры с электроприводом регулировки
12 - Электродвигатель поясничной опоры с электроприводом регулировки
13 - Блок переключателей сиденья водителя с электроприводом с функцией запоминания положения
14 - Электродвигатель регулировки высоты сиденья водителя с электроприводом с функцией запоминания положения
15 - Модуль управления сиденья водителя
16 - Электродвигатель регулировки наклона спинки сиденья водителя с электроприводом с функцией запоминания положения

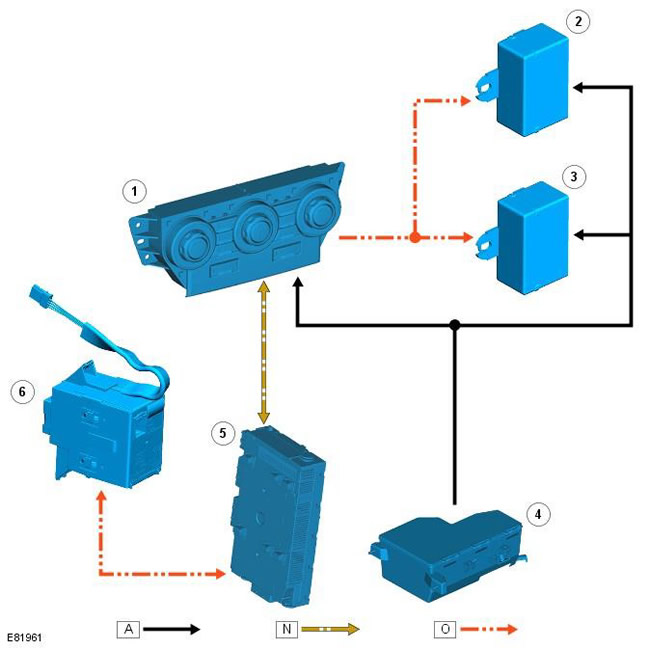

Freelander 2. Схема управления обогревом передних сидений








ПРИМЕЧАНИЕ: A = жесткое соединение; N = среднескоростная шина CAN; O = шина LIN.


Поз. № запасной части Наименование
1 - Модуль ATC
2 - Модуль управления обогревом сиденья водителя
3 - Модуль управления обогревом пассажирского сиденья
4 - AJB
5 - CJB
6 - Модуль управления запуском
