Freelander 2. Зеркала заднего вида





Описание и принцип действия




ПРИМЕЧАНИЕ: Показан вариант с левосторонним управлением (LHD); вариант с правосторонним управлением (RHD) аналогичен.

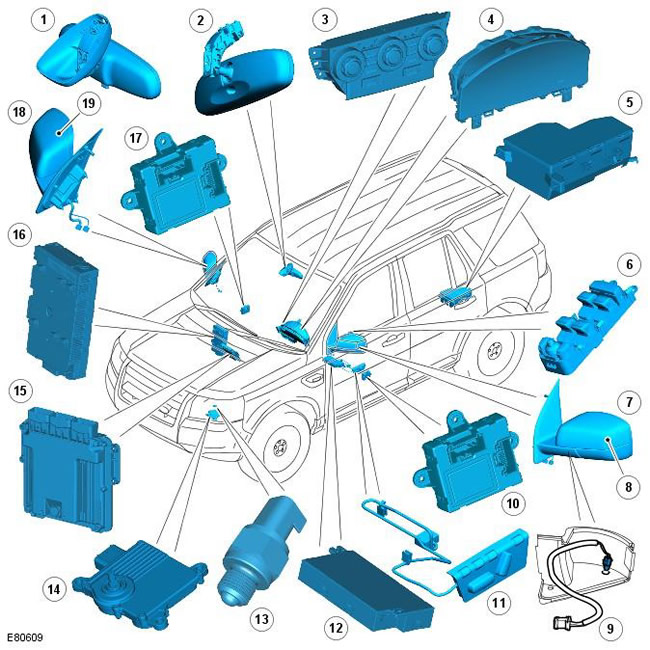

Поз. № запасной части Наименование
1 - Зеркало заднего вида салона с функцией затемнения с ручной регулировкой
2 - Зеркало заднего вида салона с функцией автоматического затемнения
3 - Модуль автоматического управления температурой (ATC)
4 - Щиток приборов
5 - Вспомогательная электрораспределительная коробка (AJB)
6 - Блок переключателей наружных зеркал
7 - Левое (LH) наружное зеркало
8 - Электродвигатель привода левого наружного зеркала
9 - Датчик температуры наружного воздуха
10 - Модуль управления левой двери
11 - Блок переключателей сиденья водителя с запоминанием положения
12 - Модуль управления сиденья водителя с запоминанием положения
13 - Переключатель передачи заднего хода - механическая коробка передач
14 - Модуль управления коробкой передач (TCM) - автоматическая коробка передач
15 - Модуль управления двигателем (ECM)
16 - Центральная электрораспределительная коробка (CJB)
17 - Модуль управления правой (RH) двери
18 - Правое наружное зеркало
19 - Электродвигатель правого наружного зеркала

Система зеркал заднего вида включает внутреннее зеркало, установленное на лобовом стекле, и наружные зеркала, смонтированные на передних дверях.

На автомобилях японской спецификации на левом переднем краю капота установлено дополнительное обзорное зеркало. Тип зеркал и предусмотренные функции зависят от спецификации и от уровня отделки автомобиля.











Freelander 2. Внутреннее зеркало заднего вида

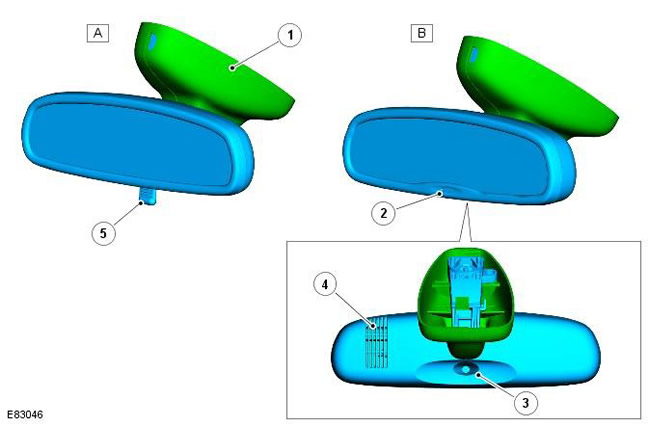

Поз. № запасной части Наименование
A - Зеркало с затемнением, регулируемым вручную
B - Зеркало с автоматическим затемнением
1 - Крышка кронштейна зеркала (2 части)
2 - Датчик освещения, обращенный назад
3 - Датчик освещения, обращенный вперед
4 - Датчик влажности в салоне
5 - Рычаг зеркала с затемнением, регулируемым вручную

Внутреннее зеркало заднего вида затемняется вручную или автоматически, с помощью электропривода. На некоторых автомобилях в корпус зеркала с электроприводом встраивается датчик влажности в салоне.



Зеркало с затемнением, регулируемым вручную


Зеркало с затемнением, регулируемым вручную, состоит из призматического стекла, заключенного в корпус, который закреплен на кронштейне зеркала с помощью шарового шарнира.

Для затемнения зеркала вручную используется рычаг, расположенный на тыльной стороне корпуса зеркала. С помощью рычага зеркало переводится из "дневного" положения в "ночное".



Зеркало с автоматическим затемнением


Зеркало с автоматическим затемнением состоит из электрохроматического стекла, заключенного в корпус, который закреплен на кронштейне зеркала с помощью шарового шарнира. В кронштейн зеркала встроен 8-штыревой электрический разъем, соединенный с жгутом электропроводки потолочной панели. Этот жгут электропроводки обеспечивает жесткое соединение и связь по локальной сети межсоединений (LIN) с CJB.

Датчики освещения смонтированы в передней и в задней части корпуса зеркала. Датчики управляют работой функции автоматического затемнения, уменьшая яркость бликов, которые возникают от света фар автомобилей следующих позади.

Функция автоматического затемнения постоянно активна, когда зажигание установлено в режим питания 4 (питание аксессуаров) и в режим питания 6 (зажигание). Датчик освещения, обращенный вперед, контролирует уровень фоновой освещенности впереди автомобиля, а датчик освещения, обращенный назад, контролирует освещенность позади автомобиля. Когда уровень освещенности позади автомобиля превышает уровень фоновой освещенности перед автомобилем, контур автоматического затемнения затемняет поверхность внутреннего зеркала заднего вида.

Автоматическое затемнение деактивируется, когда выбрана передача заднего хода, чтобы у водителя был максимально четкий обзор. На автомобилях с автоматической коробкой передач сигнал выбора передачи заднего хода поступает от TCM через высокоскоростную шину CAN в CJB. Затем CJB подает напряжение на электропривод зеркала. На автомобилях с механической коробкой передач сигнал выбора передачи заднего хода поступает от переключателя коробки передач,



Датчик влажности в салоне


В зависимости от спецификации автомобиля, в зеркало с автоматическим затемнением также может быть встроен датчик влажности в салоне. Датчик влажности находится в задней части корпуса зеркала, рядом с лобовым стеклом, и передает в модуль ATC информацию о вероятности запотевания лобового стекла. Эта информация используется для корректировки автоматической работы системы управления микроклиматом. За дополнительной информацией обратитесь к главе: Компоненты управления (412-01 Управление микроклиматом, Описание и принцип действия).







Freelander 2. Наружные зеркала заднего вида

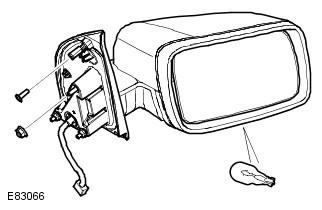

В стандартной комплектации предусмотрены наружные зеркала заднего вида с электроприводом и обогревом. В зависимости от спецификации и от уровня отделки автомобиля, доступны следующие опции:
  • Складывание посредством электропривода (функция, управляемая посредством блока переключателей) и автоматическое складывание (функция, управляемая при помощи пульта дистанционного управления)
  • Запоминание и восстановление положения
  • Наклон зеркала при выборе передачи заднего хода
  • Лампы наружных зеркал

Функция складывания посредством электропривода/автоматического складывания доступна только, если на автомобиле установлены зеркала заднего вида с электроприводом.

Водитель не может сам конфигурировать функции автоматического складывания и наклона зеркала при выборе передачи заднего хода, активацию или деактивацию этих функций может выполнить дилер, используя диагностическую систему, одобренную компанией Land Rover. Диагностическая система активирует или деактивирует одну из функций или обе функции настраивая память EEPROM в щитке приборов.

В зеркало левой двери встроен датчик температуры наружного воздуха, жестко соединенный с ECM. Модуль ECM соединен с CJB и другими модулями управления по высокоскоростной шине CAN. Датчик посылает информацию в модуль ECM, откуда она передается по среднескоростной шине CAN для использования другими модулями управления. На автомобилях с щитком приборов высокого уровня CJB передает температурный сигнал на щиток приборов, который отображает для водителя информацию о наружной температуре.

За дополнительной информацией обратитесь к главе: Electronic Engine Controls - 2.2L Diesel (303-14 Electronic Engine Controls - 2.2L Diesel, Описание и принцип действия), Центр информации и сообщений (413-08 Центр информации и сообщений, Описание и принцип действия). Лампами наружных зеркал управляет функция освещения салона. За дополнительной информацией обратитесь к главе: Освещение салона (417-02 Освещение салона, Описание и принцип действия).
