ПРИМЕЧАНИЕ: При замене обивки потолка, обязательно устанавливайте шланг омывателя и жгут электропроводки в их оригинальное положение. Неследование этим инструкциям может привести к затруднениям в работе модуля боковой шторки безопасности.
ПРИМЕЧАНИЕ: Отметьте положение жгутов электропроводки для облегчения их установки.
1. Снимите панели отделки обеих стоек "А". Обратитесь к процедуре: Панель отделки стойки (501-05 Отделка салона, Снятие и установка).
2. Снимите верхние панели отделки обеих стоек "В". Обратитесь к процедуре: Верхняя панель отделки стойки (501-05 Отделка салона, Снятие и установка).
3. Снимите панели отделки обеих стоек "С". Обратитесь к процедуре: Панель отделки стойки 'С' (501-05 Отделка салона, Снятие и установка).
4. Снимите верхние панели отделки обеих стоек "D". Обратитесь к процедуре: Панель отделки стойки 'D' (501-05 Отделка салона, Снятие и установка).
5. Снимите фиксирующее кольцо багажного отделения.

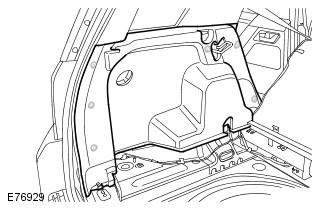

6. Снимите панель отделки задней боковой части кузова.

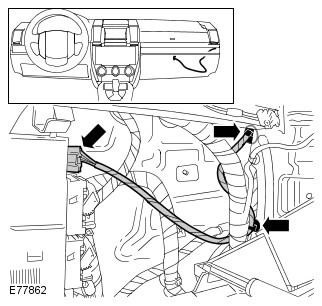

7. Снимите перчаточный ящик. Обратитесь к процедуре: Отделение для перчаток (501-12 Панель приборов и консоль, Снятие и установка).
8. Со стороны пассажира: Снимите панель отделки дверного проема. Обратитесь к процедуре: Панель отделки переднего дверного проема (501-05 Отделка салона, Снятие и установка).
9. Со стороны пассажира: Снимите решетку динамика.

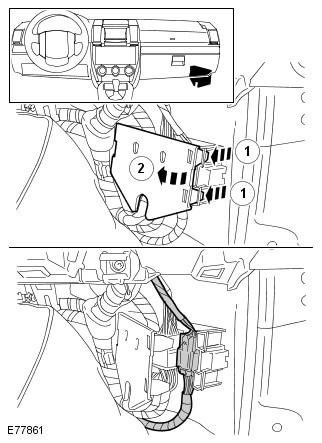

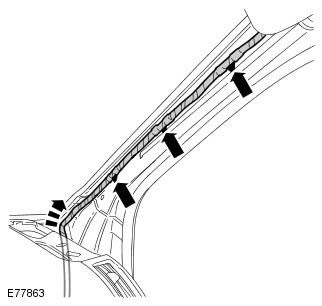

10.
11.
12.
13. Снимите зеркало заднего вида салона. Обратитесь к процедуре: Зеркало заднего вида салона (501-09 Зеркала заднего вида, Снятие и установка).
14. Снимите оба противосолнечных козырька.
15. Снимите потолочную консоль. Обратитесь к процедуре: Верхняя консоль (501-12 Панель приборов и консоль, Снятие и установка).

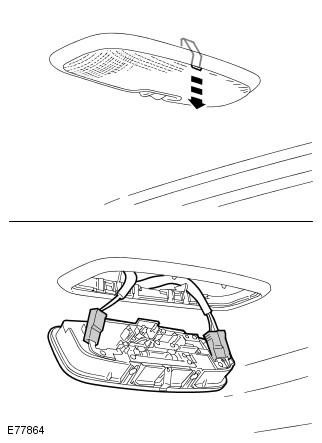

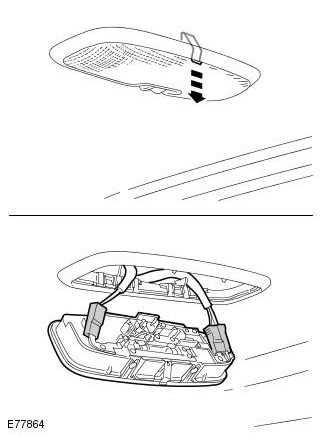

16. Снимите оба передних плафона освещения салона.
17. Снимите центральный плафон освещения салона.
18. Снимите задний плафон освещения салона.
19. Снимите 4 пассажирских поручня.
20. Установите передние сиденья в крайнее переднее положение.
21. Установите задние сиденья в крайнее переднее положение.

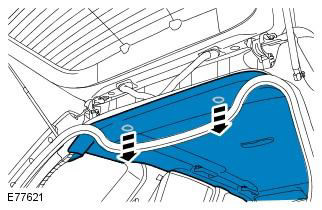

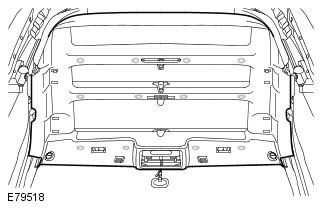

22. Освободите обивку задней части крыши.

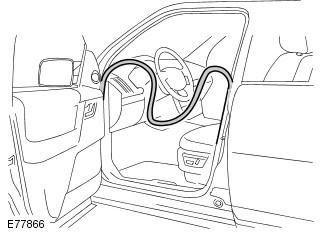

23. Отсоедините уплотнения передней двери.

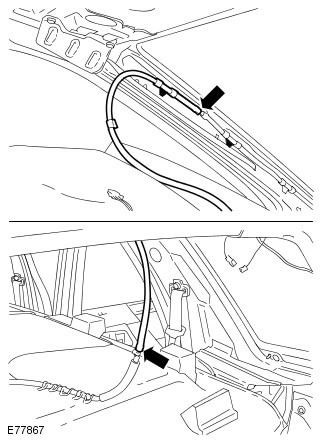

24. Отсоедините шланг стеклоомывателя.
25. Отсоедините обшивку крыши.
26. Рассоедините электрический разъем электродвигателя люка крыши.

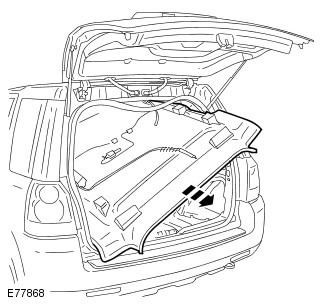

27. Снимите обивку потолка.
ПРИМЕЧАНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.

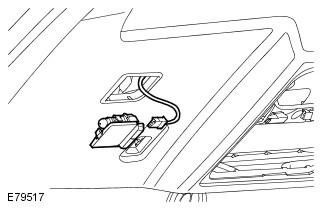

28. Снимите приемник системы контроля давления воздуха в шинах.
ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если элемент снимается только для получения доступа.
29. Снимите шланг стеклоомывателя.
ПРИМЕЧАНИЕ: Установите этот элемент в положение, отмеченное при снятии.
30. Снимите 14 зажимов.

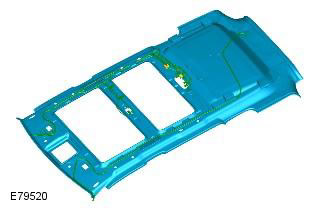

31. Снимите жгут электропроводки с обивки крыши.
ПРИМЕЧАНИЕ: Отметьте положение жгутов электропроводки для облегчения их установки.
Установка

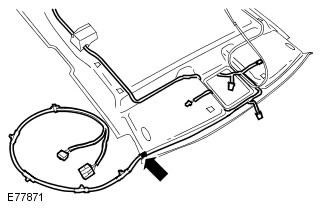

1. Выровняйте желтую полосу на жгуте электропроводки по отношению обивке крыши.
ПРЕДОСТЕРЕЖЕНИЕ: Правильно расположите жгуты электропроводки.
2. Установите зажимы.
3. Установите шланг стеклоомывателя.
4. Установите приемник системы контроля давления воздуха в шинах.
5. Установите обивку потолка.
ПРИМЕЧАНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.
6. Состыкуйте электрический разъем электродвигателя люка крыши.
7. Присоедините шланг стеклоомывателя.
8. Установите уплотнения передней двери.
9. Установите обивку задней части крыши.
10. Установите задние сиденья в исходное положение.
11. Установите передние сиденья в исходное положение.
12. Установите поручни пассажиров.
13. Установите задний плафон освещения салона.
14. Установите центральный плафон освещения салона.
15. Установите передние плафоны освещения салона.
16. Установите потолочную консоль. Обратитесь к процедуре: Верхняя консоль (501-12 Панель приборов и консоль, Снятие и установка).
17. Установите солнцезащитные козырьки.
18. Установите зеркало заднего вида салона. Обратитесь к процедуре: Зеркало заднего вида салона (501-09 Зеркала заднего вида, Снятие и установка).
19. Присоедините жгут электропроводки обивки крыши и закрепите зажимами.
20. Установите решетку динамика.
21. Установите панель отделки переднего дверного проема. Обратитесь к процедуре: Панель отделки переднего дверного проема (501-05 Отделка салона, Снятие и установка).
22. Установите перчаточный ящик. Обратитесь к процедуре: Отделение для перчаток (501-12 Панель приборов и консоль, Снятие и установка).
23. Установите панель отделки задней боковой части салона.
24. Установите фиксирующее кольцо багажного отделения и затяните винт с головкой Torx. Момент затяжки: 25 Nm
25. Установите панели отделки стойки "D". Обратитесь к процедуре: Панель отделки стойки 'D' (501-05 Отделка салона, Снятие и установка).
26. Установите панели отделки стойки "С". Обратитесь к процедуре: Панель отделки стойки 'С' (501-05 Отделка салона, Снятие и установка).
27. Установите панели отделки стойки "В". Обратитесь к процедуре: Верхняя панель отделки стойки (501-05 Отделка салона, Снятие и установка).
28. Установите панели отделки стойки "А". Обратитесь к процедуре: Панель отделки стойки (501-05 Отделка салона, Снятие и установка).
