Freelander 2. Отделка салона
Спецификации моментов затяжки
Описание |
Nm |
lb-ft |
Винт с головкой Torx панели отделки стойки "А" |
3 |
2 |
Болты кронштейна щитка подушки безопасности стойки "А" |
9 |
7 |
Верхний болт с головкой Torx панели отделки стойки "В" |
25 |
18 |
Винт с головкой Torx верхней панели отделки стойки "C" |
3 |
2 |
Крышка дизельного двигателя 2.2 л |
10 |
7 |
Панель отделки подъемной двери багажного отделения |
1 |
1 |
Стопорное кольцо багажного отделения |
25 |
18 |
Поручни для пассажиров |
2 |
1 |
Солнцезащитные козырьки |
2 |
1 |

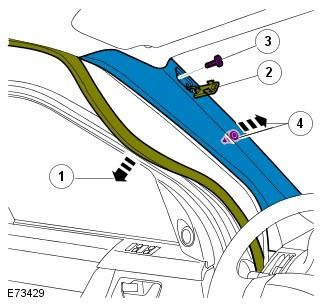

Freelander 2. Панель отделки стойки
Снятие
1.
2. ПРИМЕЧАНИЕ: Не продолжайте разборку, если
элемент снимается только для получения доступа.
Установка

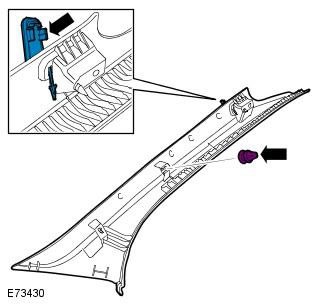

1. Установите панель отделки стойки А и затяните новый винт типа
Torx усилием 3 Нм (2,2 фунто-фута).
ПРЕДОСТЕРЕЖЕНИЕ: Под этим элементом установлено
крепление подушки безопасности. Не защемите его во время установки.

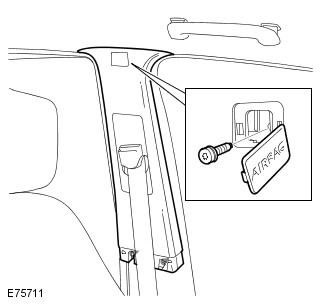

Freelander 2. Верхняя панель отделки стойки
ПРИМЕЧАНИЕ: Описание процедуры снятия может
содержать описание действий по установке.
Снятие
1. Снимите нижнюю панель отделки стойки "В". Обратитесь к процедуре:
Нижняя панель отделки стойки (501-05 Отделка салона, Снятие и
установка).
2. Момент затяжки: 40 Nm
ПРЕДУПРЕЖДЕНИЕ: Используйте новый болт.
3. Момент затяжки: 25 Nm
4. ПРИМЕЧАНИЕ: Не выполняйте дальнейшую разборку, если элемент
снимается только для получения доступа.
5.
Установка
1. При установке выполните процедуру снятия в обратной
последовательности.
