Freelander 2. Освещение салона



Спецификации ламп

Лампа накаливания Параметр Номинальная мощность
Лампа отделения для перчаток W5W 5W
Фонари освещения салона W5W 5W
Лампы подсветки багажного отделения/двери багажного отделения W5W 5W
Лампы подсветки багажного отделения/ниш для ног W5W 5W
Фонари освещения околодверного пространства W5W 5W
Плафон подсветки косметического зеркала W5W 5W

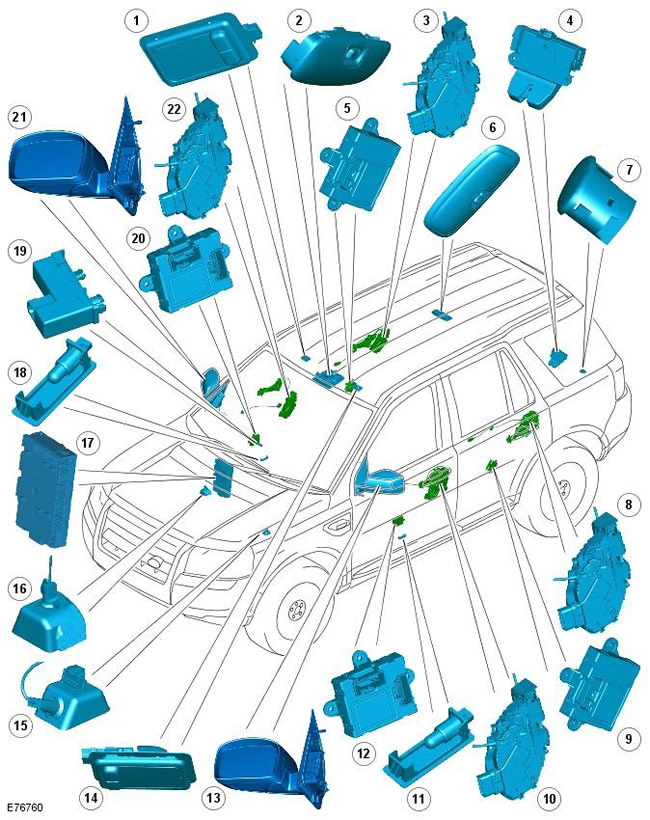

Расположение элементов









Поз. № запасной части Наименование
1 - Плафон подсветки косметического зеркала
2 - Передний плафон освещения салона (включая лампы для чтения начиная с 2009 модельного года)
3 - Переключатель защелки задней двери
4 - Электродвигатель открывания задней поднимаемой двери
5 - Модуль задней двери
6 - Задний плафон освещения салона
7 - Фонарь освещения багажника
8 - Переключатель защелки задней двери
9 - Модуль задней двери
10 - Переключатель защелки двери водителя
11 - Лампа двери водителя
12 - Модуль двери водителя
13 - Лампа наружного зеркала
14 - Плафон подсветки косметического зеркала
15 - Фонарь освещения ниши ног со стороны водителя
16 - Фонарь освещения ниши ног со стороны пассажира
17 - Центральная электрораспределительная коробка (CJB)
18 - Лампа двери пассажира
19 - Лампа отделения для перчаток
20 - Модуль двери пассажира
21 - Лампа наружного зеркала
22 - Переключатель защелки двери пассажира





Работа системы освещения салона

Работой системы освещения салона, за исключением ламп дверей и зеркал, управляет CJB. Лампами дверей и зеркал управляет модуль соответствующей двери.

Для управления системой освещения салона CJB получает входные сигналы от четырех переключателей защелок дверей и от электродвигателя привода открывания задней двери. Кроме этого, система взаимодействует с системой централизованного запирания и включает лампы освещения салона и лампы зеркал при получении запроса на отпирание. Этот запрос поступает в CJB от радиочастотного (RF) приемника.

Передняя и задняя лампа освещения салона, установленные на потолке, снабжены 3-позиционным переключателем. Автоматический ("Комфортный") режим работы можно отменить, переведя переключатель в положение "Постоянно включено" или "Постоянно выключено".

Если активен комфортный режим и одна из навесных панелей кузова остается открытой, CJB выключает все лампы освещения салона через 15 минут. Если включение ламп салона было инициировано водителем, CJB выключит лампы через 30 минут.

Для включения функции комфортной внешней подсветки нажмите на символ подсветки на пульте дистанционного управления. При активации этой функции CJB включает лампы, встроенные в зеркала, и ряд ламп наружного освещения. За дополнительной информацией обратитесь к главе: Наружное освещение (417-01 Наружное освещение, Описание и принцип действия).

На автомобилях, начиная с 2009 модельного года, в передний плафон освещения салона встроены две лампы для чтения. Передний плафон освещения салона оборудован двумя дополнительными выключателями, которые управляют каждой лампой и работают независимо от функций освещения салона.



Режим транспортировки


Все новые автомобили, отгружаемые с предприятия-изготовителя, находятся в транспортировочном режиме. Транспортировочный режим отключает ряд электрических систем и функций, включая освещение салона, чтобы исключить статическую разрядку аккумулятора в пути. Когда автомобиль находится в транспортировочном режиме, на одометре щитка приборов появляется обозначение 'transp'.

Для отмены транспортировочного режима требуется подключить к автомобилю утвержденную компанией Land Rover диагностическую систему во время предпродажного осмотра (PDI). За дополнительной информацией обратитесь к руководству по PDI.
