Freelander 2. Снятие и установка генератора





Снятие


1. Снимите крышку и отсоедините провод массы от аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).

2. Снимите топливный фильтр. Обратитесь к процедуре: Топливный фильтр (310-01B Топливный бак и топливные магистрали - 2.2L Duratorq - Td4, Снятие и установка).

3. Поднимите и подоприте автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

4. Снимите нижнюю защиту двигателя. Обратитесь к процедуре: Защита двигателя (501-02 Кузовные панели передка, Снятие и установка).

5.Снимите ремень привода вспомогательных агрегатов. Обратитесь к процедуре: Ремень привода аксессуаров (303-05B Привод аксессуаров - 2.2L Duratorq - Td4, Снятие и установка).


6.





7.





8.





9.





10.




11. Высвободите насос усилителя рулевого управления.






12. ПРЕДУПРЕЖДЕНИЕ: Рабочая жидкость гидроусилителя рулевого управления чрезвычайно огнеопасна. Убедитесь, что жидкость гидроусилителя рулевого управления не пролита на двигатель, а крышка бачка для рабочей жидкости плотно закрыта.







13.





14.





15.




16. ПРЕДОСТЕРЕЖЕНИЕ: Очистите сопрягаемые поверхности от инородного материала.







17.





18.






Установка

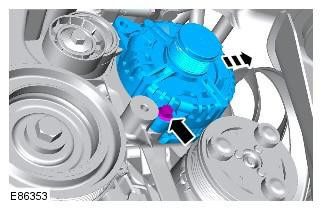

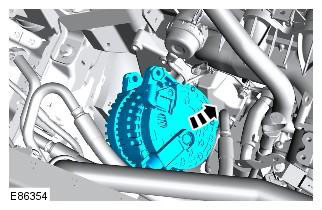

1. Установите генератор.

ПРЕДОСТЕРЕЖЕНИЕ: Очистите сопрягаемые поверхности от инородного материала.

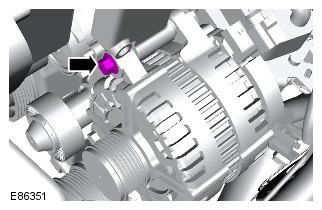

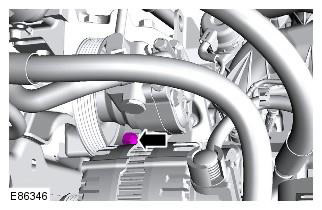

2. Вверните два болта генератора. Момент затяжки: 48 Nm

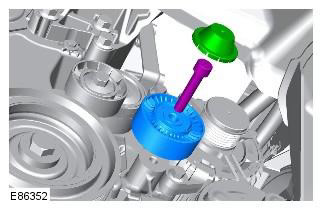

3. Установите промежуточный шкив ремня привода вспомогательных агрегатов. Момент затяжки: 48 Nm

4. Установите пылезащитную крышку шкива ремня привода вспомогательных агрегатов.

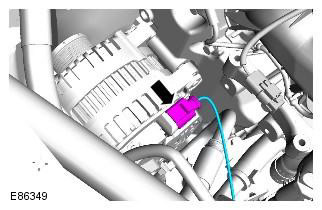

5. Состыкуйте электрический разъем генератора.

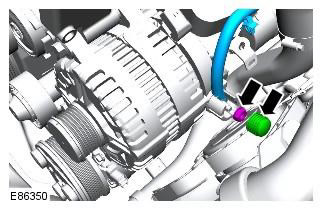

6. Подключите кабель аккумуляторной батареи к генератору. Момент затяжки: 24 Nm

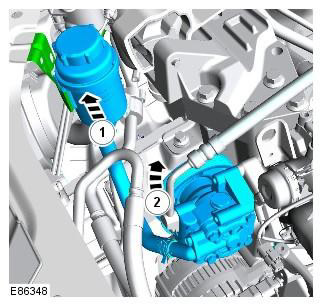

7. Закрепите бачок усилителя рулевого управления.

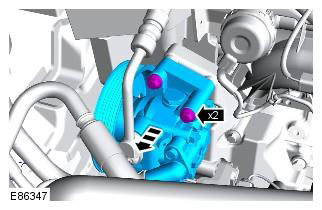

8. Установите насос усилителя рулевого управления. Момент затяжки: 24 Nm

ПРЕДОСТЕРЕЖЕНИЕ: Очистите сопрягаемые поверхности от инородного материала.

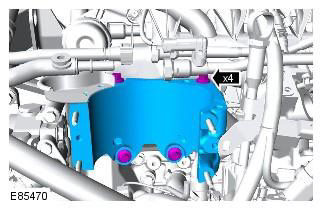

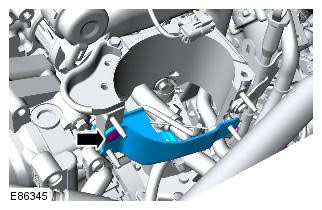

9. Установите опорный кронштейн топливного фильтра. Момент затяжки: 20 Nm

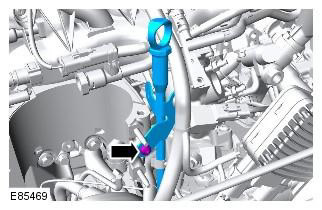

10. Присоедините трубку индикатора уровня масла к опорному кронштейну топливного фильтра. Момент затяжки: 10 Nm

11. Установите внутренний экран топливного фильтра.

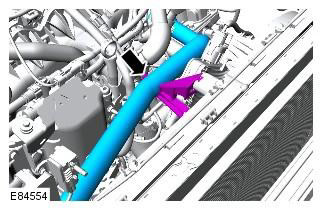

12. Закрепите верхний шланг охлаждающей жидкости.

13. Установите ремень привода вспомогательных агрегатов. Обратитесь к процедуре: Ремень привода аксессуаров (303-05B Привод аксессуаров - 2.2L Duratorq - Td4, Снятие и установка).

14. Установите нижнюю защиту двигателя. Обратитесь к процедуре: Защита двигателя (501-02 Кузовные панели передка, Снятие и установка).

15. Установите топливный фильтр. Обратитесь к процедуре: Топливный фильтр (310-01B Топливный бак и топливные магистрали - 2.2L Duratorq - Td4, Снятие и установка).
