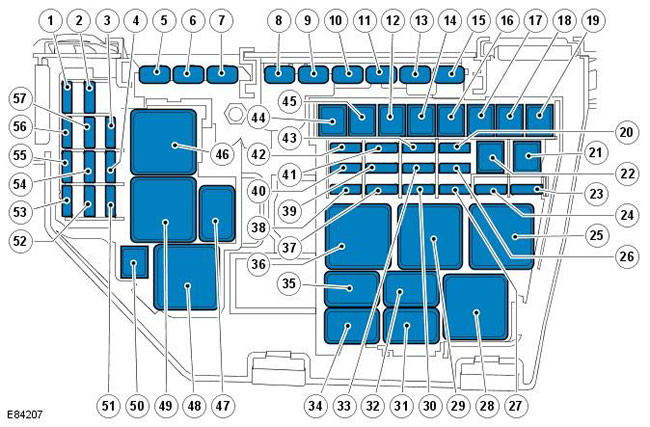

Freelander 2. Центральная электрораспределительная коробка










Реле



Наименование № позиции Автомобиль Описание
Реле R1 46 Все Стартер
Реле R2 49 TD4 Плавкие предохранители BJB 6, 8, 9, 11, 12 и 14
Реле R2 49 i6 Плавкие предохранители BJB 1, 6, 8, 9, 11 и 12
Реле R3 47 Все Муфта компрессора системы кондиционирования воздуха (A/C)
Реле R4 48 TD4 Свечи подогрева, плавкий предохранитель 1 BJB
Реле R5 36 Все Плавкие предохранители 39 (управление микроклиматом) и 45 (прикуриватель/ розетка) BJB
Реле R6 29 Все Плавкие предохранители 34 и 35 (обогрев лобового стекла) BJB
Реле R7 25 Все Плавкие предохранители BJB 37, 38, 41, 42, 43 и 44
Реле R8 35 Все Электродвигатель очистителя лобового стекла (высокоскоростной режим)
Реле R9 32 Все Насос системы омывания фар
Реле R10 28 Все Левый звуковой сигнал, правый звуковой сигнал
Реле R11 34 Все Реле 8 (очистители лобового стекла) BJB
Реле R12 31 Все Насос системы омывания фар



Плавкие предохранители




Наименование № позиции Автомобиль Описание
Плавкий предохранитель F1 1 TD4 Модуль управления двигателем (ECM) (контроль свечей подогрева)
Плавкий предохранитель F1 1 i6 Насос обнаружения утечек системы контроля утечек в баке (DMTL)
Плавкий предохранитель F2 2 Автоматическая коробка передач. Модуль управления коробкой передач (TCM)
Плавкий предохранитель F3 5 Все Модуль вентилятора охлаждения двигателя
Плавкий предохранитель F4 6 TD4 Реле R4 BJB (свечи подогрева)
Плавкий предохранитель F5 7 Все Не используется
Плавкий предохранитель F6 56 TD4 Передний подогреваемый кислородный датчик (HO2S)
Плавкий предохранитель F6 56 i6 HO2S', клапан управления продувкой
Плавкий предохранитель F7 57 Все Реле R2 и R3 BJB
Плавкий предохранитель F8 3 TD4 ECM (топливные форсунки)
Плавкий предохранитель F8 3 i6 ECM (электронная дроссельная заслонка)
Плавкий предохранитель F9 55 TD4 Датчик массового расхода воздуха (MAF)
Плавкий предохранитель F9 55 i6 Топливные форсунки, датчик MAF, ECM
Плавкий предохранитель F10 54 TD4 Не используется
Плавкий предохранитель F10 54 i6 ECM
Плавкий предохранитель F11 4 TD4 Клапан управления давлением в топливном коллекторе, катушка реле R4 BJB
Плавкий предохранитель F11 4 i6 Датчик положения впускного распределительного вала (CMP), датчик CMP выпускного распределительного вала, электромагнитный клапан регулируемого газораспределения (VCT), клапан регулируемой накопительной камеры, клапан регулируемого впускного тракта, ECM, муфта компрессора A/C
Плавкий предохранитель F12 53 TD4 Клапан рециркуляции отработавших газов (EGR), исполнительное устройство отключения порта
Плавкий предохранитель F12 53 i6 Катушки зажигания
Плавкий предохранитель F13 52 Все Реле R3 BJB (муфта компрессора A/C)
Плавкий предохранитель F14 51 TD4 Топливный насос (клапан управления подачей)
Плавкий предохранитель F14 51 i6 Не используется
Плавкий предохранитель F15 50 Все Реле R1 BJB (стартер)
Плавкий предохранитель F16 8 TD4 Электрический дополнительный отопитель
Плавкий предохранитель F16 8 i6 Не используется
Плавкий предохранитель F17 9 Все Плавкие предохранители 6, 8, 21, 22, 23, 24, 25, 26, 27 и 28 CJB, полевой транзистор (FET) освещения салона, полевые транзисторы наружного освещения (CJB), реле замка рулевой колонки/ щитка приборов (CJB), реле устройства сохранения заряда аккумулятора, центральный электронный модуль (CJB)
Плавкий предохранитель F18 10 Все Плавкие предохранители 7, 9, 10, 11, 13 и 14 CJB, полевые транзисторы наружного освещения
Плавкий предохранитель F19 11 Все Плавкие предохранители FA1 - FA11 AJB
Плавкий предохранитель F20 13 Все Плавкие предохранители FB9 AJB, реле RB1 AJB
Плавкий предохранитель F21 15 Все Реле RD1 AJB
Плавкий предохранитель F22 44 Все Реле R8 и R11 BJB (очистители лобового стекла)
Плавкий предохранитель F23 45 Все Не используется
Плавкий предохранитель F24 12 Все Реле R9 и R12 BJB (насос омывателя фар)
Плавкий предохранитель F25 14 Все Модуль антиблокировочной системы тормозов (ABS) (клапаны)
Плавкий предохранитель F26 16 Все Модуль ABS (насос)
Плавкий предохранитель F27 17 Все Не используется
Плавкий предохранитель F28 18 Все Электровентилятор обдува, модуль управления электровентилятором обдува
Плавкий предохранитель F29 19 Все Не используется
Плавкий предохранитель F30 42 Все Не используется
Плавкий предохранитель F31 41 Все Реле R10 BJB (звуковой сигнал)
Плавкий предохранитель F32 43 TD4 Дополнительный отопитель, работающий на топливе
Плавкий предохранитель F32 43 i6 Не используется
Плавкий предохранитель F33 20 Все Реле R5, R6, R7 и R10 BJB, модуль управления освещением
Плавкий предохранитель F34 22 Все Левый нагревательный элемент обогрева лобового стекла
Плавкий предохранитель F35 21 Все Правый нагревательный элемент обогрева лобового стекла
Плавкий предохранитель F36 40 Все Не используется
Плавкий предохранитель F37 39 Все Обогрев форсунок омывателей
Плавкий предохранитель F38 33 Адаптивная система переднего освещения (AFS) Электродвигатель правой фары
Плавкий предохранитель F39 26 Все Датчик загрязнения, шаговый электродвигатель воздухозабора, шаговый электродвигатель левой температурной смесительной заслонки, шаговый электродвигатель правой температурной смесительной заслонки, шаговый электродвигатель подачи воздуха на уровне лица/ в нишу для ног, шаговый электродвигатель подачи воздуха к лобовому стеклу (устранения обледенения)
Плавкий предохранитель F40 38 Все Не используется
Плавкий предохранитель F41 37 Все Плавкие предохранители 1 - 4 CJB
Плавкий предохранитель F42 30 Механическая коробка передач ECM
Плавкий предохранитель F42 30 Автоматическая коробка передач. ECM, TCM
Плавкий предохранитель F43 27 AFS Контроллер AFS
Плавкий предохранитель F43 27 Коррекция наклона света фар Модуль управления коррекцией наклона света фар
Плавкий предохранитель F44 24 AFS Электродвигатель левой фары
Плавкий предохранитель F45 23 Все Прикуриватель/гнездо питания
