Freelander 2. Выключатель зажигания




Снятие


1. Обезопасьте систему SRS. Обратитесь к процедуре: Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).

2. Снимите нижний модуль подушки безопасности водителя. Обратитесь к процедуре: Модуль нижней подушки безопасности водителя (501-20B Вспомогательная удерживающая система, Снятие и установка).

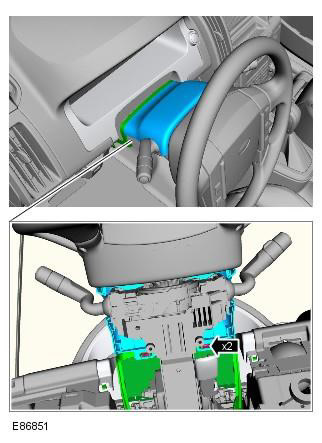

3. Снимите облицовочную панель блока управления системы запуска без ключа.

ПРИМЕЧАНИЕ: На рисунке показан автомобиль с правосторонним рулевым управлением, автомобиль с левосторонним рулевым управлением имеет аналогичное устройство.

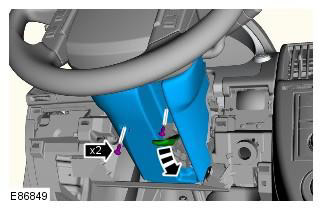

4. Снимите нижний кожух рулевой колонки.






5. Установите рулевую колонку в самое нижнее положение.

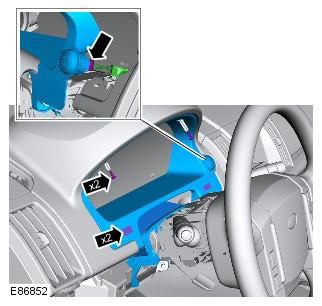

6. Снимите прилегающую отделку щитка приборов.

ПРИМЕЧАНИЕ: Соблюдайте предельную осторожность при разжимании зажимов.

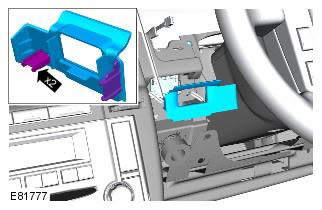

7. Снимите выключатель зажигания.








Установка


1. Установите элементы на место, работая в обратной последовательности.















Freelander 2. Модуль замка рулевой колонки




ПРИМЕЧАНИЕ: На автомобилях с кодом VIN 091770 и далее модуль замка рулевой колонки может не работать.

ПРИМЕЧАНИЕ: Блок замка колонки крепится болтами 2 X 6 мм взломостойкими болтами.

ПРИМЕЧАНИЕ: Описание процедуры снятия может содержать описание действий по установке.



Снятие


1. Отсоедините провод "массы" от аккумуляторной батареи. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).

2. Обратитесь к процедуре: Рулевая колонка (211-04 Рулевая колонка, Снятие и установка).

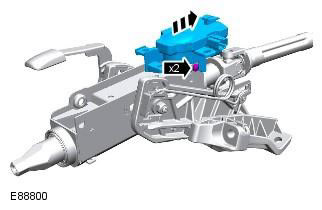

3. ПРИМЕЧАНИЕ: Используя подходящий съемник шпилек, снимите срезные болты.








Установка


1. Установите элементы на место, работая в обратной последовательности.

ПРЕДОСТЕРЕЖЕНИЕ: Затяните новые срезные болты до среза шестигранных головок.

2. Используя одобренную диагностическую систему Land Rover, откалибруйте новый модуль.
