Снятие
Все автомобили
1. Поднимите и подоприте автомобиль.
ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.
2. Отсоедините провод массы аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
3. Снимите электродвигатель и рычажный привод очистителя лобового стекла. Обратитесь к процедуре: Электродвигатель очистителя лобового стекла (501-16 Стеклоочистители и стеклоомыватели, Снятие и установка).
4. Снимите модуль нижний подушки безопасности водителя. Обратитесь к процедуре: Модуль нижней подушки безопасности водителя (501-20B Вспомогательная удерживающая система, Снятие и установка).

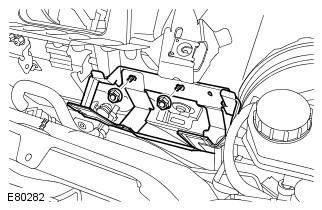

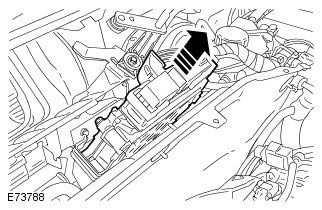

Автомобили с левосторонним управлением
Все автомобили

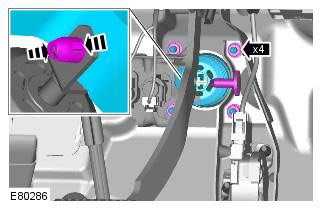

5. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия.
Автомобили с механической коробкой передач

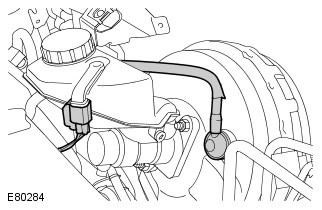

6. Подготовьтесь к сбору проливаемой жидкости. Заглушите все отверстия.
Автомобили с правосторонним управлением

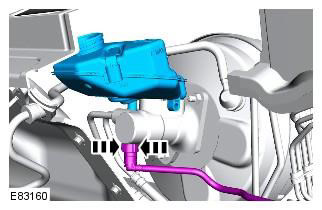

7. Подготовьтесь к сбору проливаемой жидкости. Заглушите все отверстия.
Автомобили с левосторонним управлением

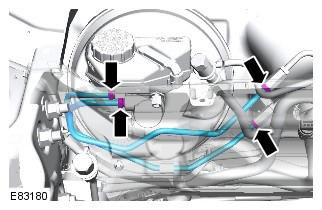

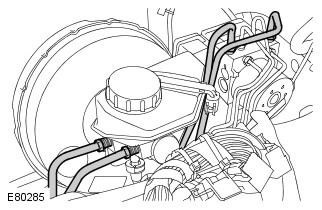

8. Подготовьтесь к сбору проливаемой жидкости. Заглушите все отверстия.
Все автомобили

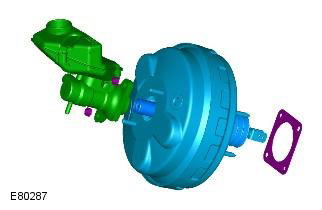

9. ПРЕДОСТЕРЕЖЕНИЕ: Уплотнение следует использовать повторно только в том случае, если оно не повреждено.
10. ПРЕДОСТЕРЕЖЕНИЕ: Уплотнение следует использовать повторно только в том случае, если оно не повреждено.
Установка
Все автомобили
1. Установите главный тормозной цилиндр. Момент затяжки: 26 Nm
ПРЕДОСТЕРЕЖЕНИЕ: Очистите сопрягаемые поверхности от инородного материала.
2. Установите вакуумный усилитель тормозов. Момент затяжки: 22 Nm
ПРЕДОСТЕРЕЖЕНИЕ: Очистите сопрягаемые поверхности от инородного материала.
3. Установите тормозные трубопроводы. Момент затяжки: 15 Nm
ПРЕДОСТЕРЕЖЕНИЕ: Очистите сопрягаемые поверхности от инородного материала.
Автомобили с механической коробкой передач
4. Подсоедините магистраль привода выключения сцепления.
ПРЕДОСТЕРЕЖЕНИЕ: Очистите сопрягаемые поверхности от инородного материала.
Все автомобили
5. Подсоедините вакуумную магистраль вакуумного усилителя тормозов.
6. Состыкуйте электрический разъем датчика-переключателя контрольной лампы низкого уровня тормозной жидкости.
Автомобили с левосторонним управлением
7. Установите кронштейн ECM. Момент затяжки: 10 Nm
8. Установите ECM.
Все автомобили
9. Установите модуль нижней подушки безопасности водителя. Обратитесь к процедуре: Модуль нижней подушки безопасности водителя (501-20B Вспомогательная удерживающая система, Снятие и установка).
10. Установите электродвигатель и рычажный привод очистителя лобового стекла. Обратитесь к процедуре: Электродвигатель очистителя лобового стекла (501-16 Стеклоочистители и стеклоомыватели, Снятие и установка).
11. Подсоедините провод массы к аккумулятору. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
12. Удалите воздух из тормозной системы. Обратитесь к процедуре: Удаление воздуха из тормозной системы (206-00 Система тормозов – Общая информация, Общие процедуры).
Автомобили с механической коробкой передач
13. Удалите воздух из гидропривода сцепления. Обратитесь к процедуре: Удаление воздуха из системы сцепления (308-00 Механическая коробка передач/ коробка передач в блоке с ведущим мостом и сцепление - Общая информация, Общие процедуры).
