Freelander 2. Колодки стояночного тормоза



ПРИМЕЧАНИЕ: Если колодки стояночного тормоза или тормозные диски были сняты для получения доступа к другим элементам, НЕ ВЫПОЛНЯЙТЕ процедуру приработки.



Снятие


1. Поднимите и подоприте автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Не работайте на автомобиле и под автомобилем, опирающимся только на домкрат. Обязательно установите под автомобиль надежные опоры.

2. Снимите колеса. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

3. Снимите оба задних тормозных диска. Обратитесь к процедуре: Тормозной диск (206-04 Задний дисковый тормоз, Снятие и установка).





















4. Повторите описанную выше процедуру с другой стороны автомобиля.



Установка


1. Очистите опорный щит и нанесите смазку на контактные поверхности тормозных колодок. Очистите регулятор и установите его на минимальную длину.

ПРЕДУПРЕЖДЕНИЕ: Не используйте сжатый воздух для очистки элементов тормозов. Пыль от фрикционных материалов приносит вред при попадании в легкие.

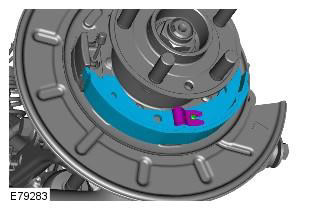

2. Установите вторичную тормозную колодку.

ПРЕДОСТЕРЕЖЕНИЕ: Проследите за тем, чтобы пружина тормозной колодки не была чрезмерно растянута.

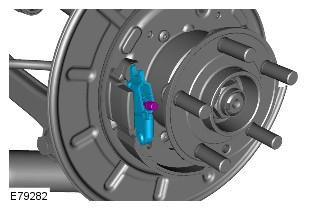

3. Подсоедините трос стояночного тормоза.

4. Присоедините пружину троса стояночного тормоза к рычагу привода колодок, проследив за тем, чтобы пружина не была перекручена.

5. Установите пружинный фиксатор и штифт.


6.

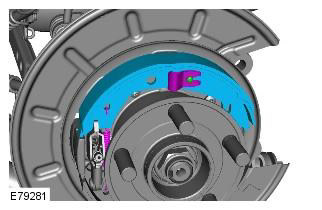

  • Установите первичную тормозную колодку.
  • Установите разжимную пластину и пружину.
  • Установите возвратную пружину.
  • Установите пружинный фиксатор и штифт.

ПРЕДУПРЕЖДЕНИЕ: Убедитесь в том, что возвратная пружина и пружина регулятора правильно установлены на первичную колодку.

ПРЕДОСТЕРЕЖЕНИЕ: Проследите за тем, чтобы пружина тормозной колодки не была чрезмерно растянута.

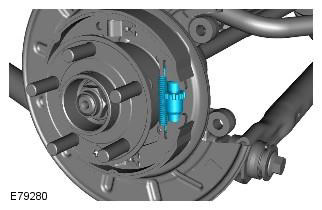

7. Установите регулятор тормозных колодок.

ПРЕДОСТЕРЕЖЕНИЕ: Проследите за тем, чтобы пружина тормозной колодки не была чрезмерно растянута.

8. Повторите описанную выше процедуру с другой стороны автомобиля.

9. Установите оба задних тормозных диска. Обратитесь к процедуре: Тормозной диск (206-04 Задний дисковый тормоз, Снятие и установка).

10. Установите колеса. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

11. При необходимости выполните процедуру приработки колодок стояночного тормоза. Обратитесь к процедуре: Приработка колодок стояночного тормоза (206-05 Стояночный тормоз и привод стояночного тормоза, Общие процедуры).
