ПРИМЕЧАНИЕ: Описание процедуры снятия в этой
инструкции может содержать описание действий по установке.
1. Приподнимите и подоприте автомобиль.
ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль
надежные опоры.
2. Снимите амортизатор в сборе с упругим элементом. Обратитесь к
процедуре: Амортизатор в сборе с пружиной (204-02 Задняя
подвеска, Снятие и установка).

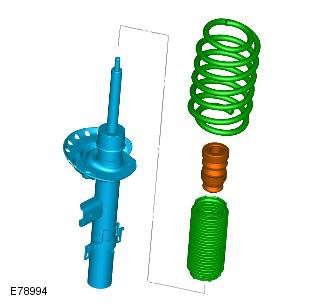

3. Снимите пружину.
Всегда соблюдайте инструкции по эксплуатации
устройства для сжатия пружин, предписанные изготовителем.
При обращении со сжатой пружиной необходимо
соблюдать предельную осторожность.
ПРИМЕЧАНИЕ: Установите этот элемент в
положение, отмеченное при снятии.
ПРЕДУПРЕЖДЕНИЕ: При обращении со сжатой
пружиной необходимо соблюдать предельную осторожность.
Установите эти элементы в положение,
отмеченное при снятии. Очистите сопрягаемые поверхности от
инородного материала.
3. Установите наклонный дистанционный элемент пружины и верхнюю
опору, наверните гайку, но на этой стадии не затягивайте ее
полностью.
4. Осторожно ослабьте сжатие пружины.
5. Затяните гайку. Момент затяжки: 80 Nm
6. Установите крышку.
7. Установите амортизатор в сборе с упругим элементом.
Обратитесь к процедуре: Амортизатор в сборе с пружиной (204-02
Задняя подвеска, Снятие и установка).
Freelander 2. Амортизатор в сборе с пружиной
Снятие
1. Снимите панель отделки задней боковой части кузова.
Обратитесь к процедуре: Панель отделки задней боковой части
кузова (501-05 Отделка салона, Снятие и установка).
2. Поднимите и подоприте автомобиль.
ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль
надежные опоры.
3. Снимите колесо. Обратитесь к процедуре: Колесо и шина (204-04
Колеса и шины, Снятие и установка).
4.
ПРЕДОСТЕРЕЖЕНИЕ: Не нагружайте тормозной
шланг.
5.
ПРЕДОСТЕРЕЖЕНИЕ: Отбракуйте гайку.

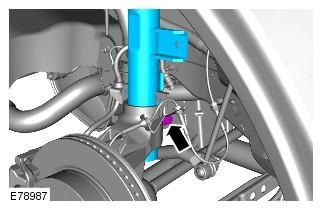

6. Выверните болт из опоры ступицы и отбракуйте его.
7.
8.
9.
ПРЕДОСТЕРЕЖЕНИЕ: Проследите за тем, чтобы
никакие элементы не были защемлены/ зажаты.
10.
Установка
1. Установите амортизатор на ступицу в сборе. Момент затяжки: 110
Nm
ПРЕДОСТЕРЕЖЕНИЕ: Используйте новые болты.

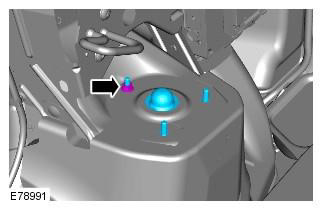

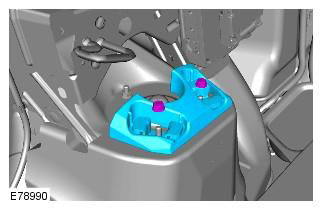

2. Установите амортизатор в сборе с пружиной. Момент затяжки: 32
Nm
3. Установите нижние рычаги подвески.
ПРЕДОСТЕРЕЖЕНИЕ: Гайки и болты следует
затягивать, когда вес автомобиля приходится на подвеску.

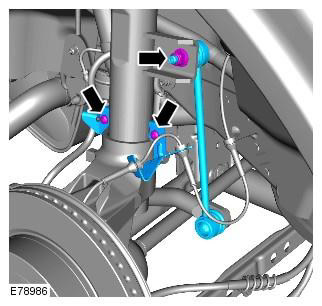

4. Установите тормозную магистраль и кронштейны датчика скорости
колеса. Момент затяжки: 10 Nm
5. Закрепите стойку стабилизатора. Момент затяжки: 60 Nm
ПРЕДУПРЕЖДЕНИЕ: Используйте новую гайку.

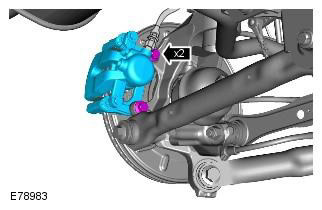

6. Закрепите тормозной суппорт и опорную пластину на опоре
ступицы. Момент затяжки: 110 Nm
Очистите сопрягаемые поверхности от
инородного материала. Проследите за тем, чтобы тормозной шланг
не был перекручен и был правильно установлен.

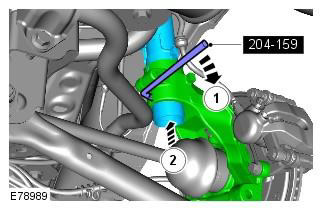

7. Подоприте автомобиль, установив домкрат под заднюю ступицу.
ПРЕДОСТЕРЕЖЕНИЕ: Гайки и болты следует
затягивать, когда вес автомобиля приходится на подвеску.
8. Затяните гайку и болт продольного рычага. Момент затяжки: 270
Nm

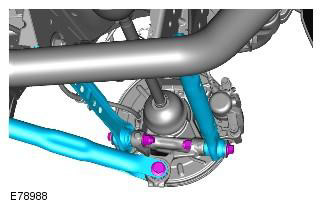

9. Затяните гайки и болты переднего и заднего нижнего рычагов.
Момент затяжки: 175 Nm
10. Установите колесо. Обратитесь к процедуре: Колесо и шина
(204-04 Колеса и шины, Снятие и установка).
11. Установите панель отделки задней боковой части кузова.
Обратитесь к процедуре: Панель отделки задней боковой части
кузова (501-05 Отделка салона, Снятие и установка).
