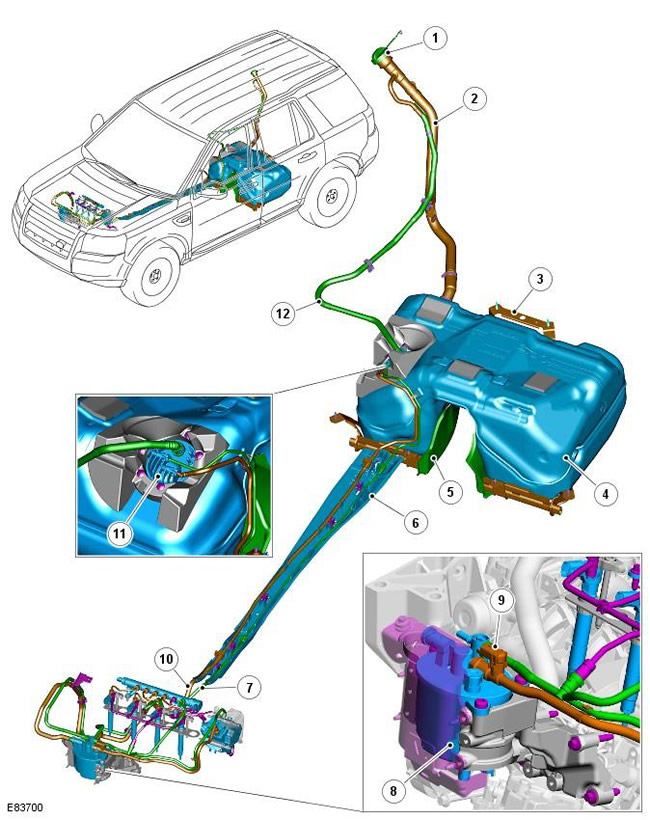

Поз. |
№ запасной части |
Наименование |
1 |
- |
Крышка заливной горловины топливного бака и трос |
2 |
- |
Заливной трубопровод топливного бака |
3 |
- |
Седловидная опора топливного бака |
4 |
- |
Топливный бак |
5 |
- |
Теплозащитный экран системы выпуска |
6 |
- |
Предохранительный желоб топливопровода под полом |
7 |
- |
Возвратный топливопровод |
8 |
- |
Топливный фильтр в сборе |
9 |
- |
Датчик температуры топлива |
10 |
- |
Питающий топливопровод |
11 |
- |
Модуль подачи топлива |
12 |
- |
Шланг сапуна топливного бака |
В топливной системе дизельного двигателя TD4 предусмотрены
контур высокого (HP) и низкого давления для подачи достаточного
количества топлива в двигатель при любых рабочих условиях.
Топливная система низкого давления (LP) включает в себя
следующие элементы:
- Пластиковый топливный бак седловидной формы
- Модуль подачи топлива (со встроенным в бак насосом)
- Датчики уровня топлива
- Питающая и возвратная топливные магистрали
- Топливный фильтр в сборе
ПРИМЕЧАНИЕ: Топливо втягивается из топливного
бака всасывающим насосом, установленным на двигателе. Встроенный
в бак насос не подает топливу к двигателю, а подает его только
через два перекачивающих насоса, чтобы сохранять топливо в
резервуаре подачи топлива.
Система HP - это система впрыска Bosch Generation 3 (3-го
поколения) типа Common Rail. За дополнительной информацией
обратитесь к главе: Подача топлива и органы управления (303-04B
Подача топлива и органы управления - 2.2L Duratorq - Td4,
Описание и принцип действия).
