Freelander 2. Система выпуска отработавших газов двигателя 2.2L Duratorq Td4


ПРЕДУПРЕЖДЕНИЕ: При работе рядом с нагретыми элементами системы выпуска отработавших газов соблюдайте меры предосторожности.

ПРИМЕЧАНИЕ: Описание процедуры снятия в этой инструкции может содержать описание действий по установке.



Снятие


Все автомобили

1. Поднимите и подоприте автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Не работайте на автомобиле и под автомобилем, опирающимся только на домкрат. Обязательно установите под автомобиль надежные опоры.

Автомобили с бензиновым двигателем

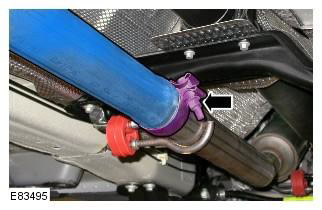

2. Момент затяжки: 25 Nm






Автомобили с дизельными двигателями

3. Момент затяжки: 40 Nm






Все автомобили

4. ПРЕДУПРЕЖДЕНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.






Автомобили с бензиновым двигателем

5. Снимите прокладку и отбракуйте ее.

Все автомобили

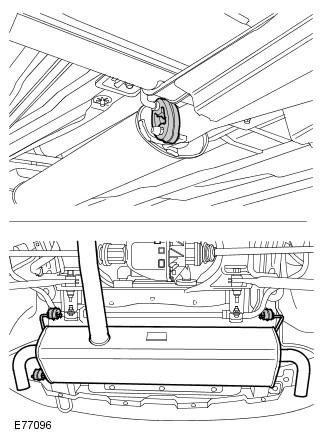

6. Снимите резиновые опоры.

ПРИМЕЧАНИЕ: Не продолжайте разборку, если элемент снимается только для получения доступа.



Установка


1. Установите элементы на место, действуя в обратной последовательности.













Freelander 2. Противосажевый фильтр дизельного двигателя двигателя 2.2L Duratorq Td4




ПРЕДУПРЕЖДЕНИЕ: При работе рядом с нагретыми элементами системы выпуска отработавших газов соблюдайте меры предосторожности.



Снятие


1. Поднимите автомобиль на подъемнике.

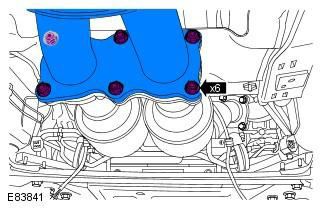

2. Снимите нижний защитный экран двигателя. Обратитесь к процедуре: Защита двигателя (501-02 Кузовные панели передка, Снятие и установка).

3. Снимите выпускную систему. Обратитесь к процедуре: Система выпуска отработавших газов (309-00A Система выпуска отработавших газов - 3.2L NA - I6, Снятие и установка).

4. Отметьте положение элементов, чтобы облегчить последующую установку. Во избежание загрязнения системы обязательно закрывайте заглушками все открытые соединения.







5.

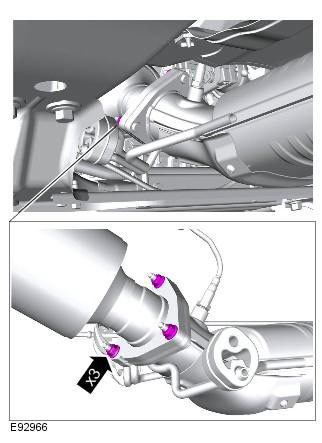

6. ПРЕДОСТЕРЕЖЕНИЕ: Отбракуйте гайки.







7.





8.




9. ПРЕДОСТЕРЕЖЕНИЕ: Перед отсоединением или снятием элементов очистите зону вокруг контактных поверхностей и соединений. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.






10. ПРЕДОСТЕРЕЖЕНИЕ: Перед отсоединением или снятием элементов очистите зону вокруг контактных поверхностей и соединений. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.








Установка


1. Нанесите противозадирную смазку на резьбу датчика и штуцера. Обратитесь к процедуре: Спецификации (303-08B Понижение токсичности выхлопа - 2.2L Duratorq - Td4, Спецификации).

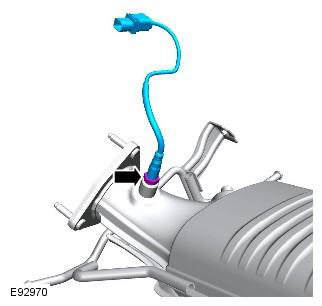

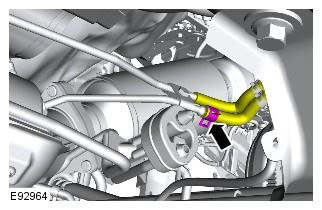

2. Установите датчик температуры. Момент затяжки: 35 Nm

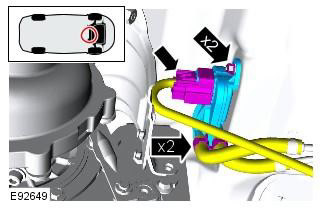

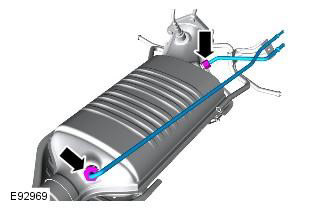

3. Установите трубопроводы датчика давления. Момент затяжки: 25 Nm

4. Установите трубный зажим. Момент затяжки: 10 Nm

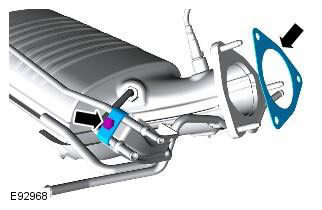

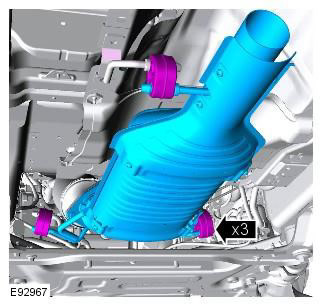

5. Установите фильтр продуктов сгорания дизельного топлива. Момент затяжки: 25 Nm

ПРЕДУПРЕЖДЕНИЕ: Используйте новые гайки.

ПРЕДОСТЕРЕЖЕНИЕ: Очистите сопрягаемые поверхности от инородного материала.

ПРИМЕЧАНИЕ: Установите новую прокладку.

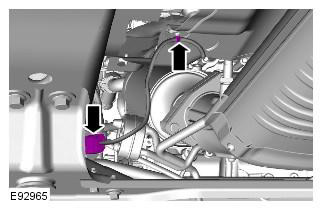

6. Состыкуйте электрический разъем датчика температуры.

ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в правильности расположения жгутов электропроводки.

7. Подсоедините шланги датчика.

Установочные метки должны быть отцентрированы. Закрепите шланг высокого давления зажимом.

8. Установите системы выпуска отработавших газов. Обратитесь к процедуре: Система выпуска отработавших газов (309-00A Система выпуска отработавших газов - 3.2L NA - I6, Снятие и установка).

9. Установите нижний защитный экран двигателя. Обратитесь к процедуре: Защита двигателя (501-02 Кузовные панели передка, Снятие и установка).











Freelander 2. Дифференциальный датчик давления фильтра сажевых частиц двигателя 2.2L Duratorq Td4




ПРЕДУПРЕЖДЕНИЕ: При работе рядом с нагретыми элементами системы выпуска отработавших газов соблюдайте меры предосторожности.

ПРИМЕЧАНИЕ: Описание процедуры снятия может содержать описание действий по установке.

1. Приподнимите и подоприте автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

2. Снимите защиту двигателя. Обратитесь к процедуре: Защита двигателя (501-02 Кузовные панели передка, Снятие и установка).

3. Момент затяжки: 6 Nm

Эти элементы следует установить в исходное положение, отмеченное при снятии. Во избежание загрязнения системы обязательно закрывайте заглушками все открытые соединения.








Установка


1. Установка выполняется в обратном порядке.
