Freelander 2. Уплотнения соединительной муфты раздаточной коробки




Специальный инструмент




100-012 Slide Hammer

303-538 Remover/Installer, Crankshaft Oil Seal

307-594 Installer, Seal

308-615 Remover, Seals



Снятие


1. Приподнимите и подоприте автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

2. Снимите раздаточную коробку. Обратитесь к процедуре: Блок передачи мощности - 2.2L Duratorq - Td4, В комплектацию автомобиля входит: 6-ти ступенчатая механическая КПП в сборе с ведущим мостом - M66 AWD (308-07B Раздаточная коробка, Снятие и установка).

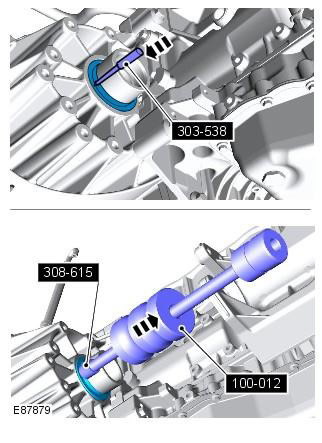

3. Специальный инструмент: 303-538308-615100-012

Убедитесь, что вокруг детали чисто и отсутствуют посторонние частицы. Соблюдайте особую осторожность, чтобы не повредить поверхности прилегания.








Установка

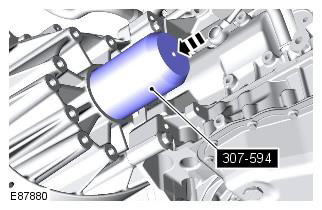

1. Специальный инструмент: 307-594

ПРЕДОСТЕРЕЖЕНИЕ: Будьте очень осторожны, чтобы не повредить уплотнение.






2. Установите раздаточную коробку. Обратитесь к процедуре: Блок передачи мощности - 2.2L Duratorq - Td4, В комплектацию автомобиля входит: 6-ти ступенчатая механическая КПП в сборе с ведущим мостом - M66 AWD (308-07B Раздаточная коробка, Снятие и установка).



















Freelander 2. Задний сальник раздаточной коробки



Специальный инструмент




100-012 Slide Hammer

205-053 Retainer, Drive Flange

205-871 Installer, Transfer Case Rear Seal

308-615 Remover, Seals

308-617 Depth Drill, Seal Remover




Снятие


1. Приподнимите автомобиль и установите его на опоры.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

2. Снимите карданный вал. Обратитесь к процедуре: Карданный вал - В комплектацию автомобиля не входит: Топливный фильтр дизельного двигателя (205-01 Карданный вал, Снятие и установка). Обратитесь к процедуре: Карданный вал - В комплектацию автомобиля входит: Топливный фильтр дизельного двигателя (205-01 Карданный вал, Снятие и установка).

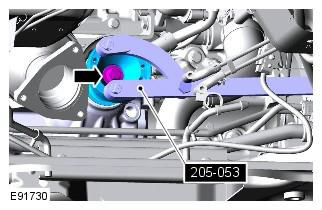

3. Специальный инструмент: 205-053. Момент затяжки: 48 Nm

ПРЕДОСТЕРЕЖЕНИЕ: Используйте новый болт.

ПРИМЕЧАНИЕ: Положите впитывающую ткань для сбора пролитой жидкости.

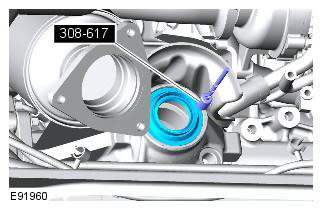

4. Специальный инструмент: 308-617

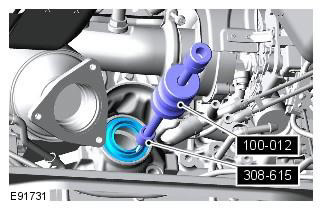

5. Специальный инструмент: 308-615100-012

Убедитесь, что вокруг детали чисто и отсутствуют посторонние частицы. Соблюдайте предельную осторожность, чтобы не повредить поверхности прилегания.








Установка

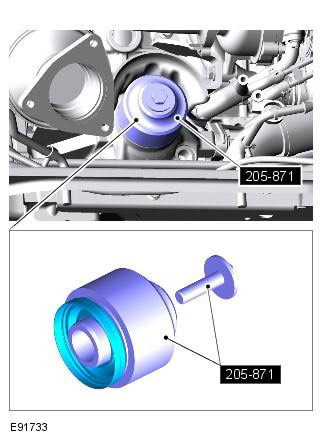

1. Специальный инструмент: 205-871






2. При установке выполните процедуру снятия в обратной последовательности.

3. Установите карданный вал. Обратитесь к процедуре: Карданный вал - В комплектацию автомобиля не входит: Топливный фильтр дизельного двигателя (205-01 Карданный вал, Снятие и установка). Обратитесь к процедуре: Карданный вал - В комплектацию автомобиля входит: Топливный фильтр дизельного двигателя (205-01 Карданный вал, Снятие и установка).

4. Проверьте уровень жидкости в раздаточной коробке и при необходимости долейте. Обратитесь к процедуре: Проверка уровня масла в раздаточной коробке (308-07B Раздаточная коробка, Общие процедуры).
