Freelander 2. Щиток приборов АКПП

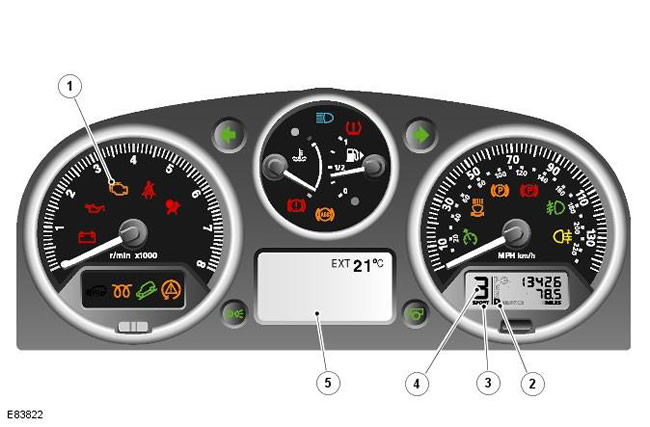

Поз. № запасной части Наименование
1 - Контрольная лампа неисправности (MIL)
2 - Указатель P R N D
3 - Указатель спортивного режима
4 - Указатель состояния коробки передач "CommandShift™"
5 - Информационный центр

Щиток приборов соединен с TCM посредством шины CAN. ТСМ передает на щиток приборов информацию о статусе коробки передач, и щиток приборов, при помощи одного из двух своих дисплеев, информирует об этом водителя. За дополнительной информацией обратитесь к главе: Приборный щиток (413-01 Приборный щиток, Описание и принцип действия).



Контрольная лампа неисправности (MIL)


Контрольная лампа MIL расположена в левом верхнем углу щитка приборов на тахометре. Те неисправности коробки передач, которые могут повлиять на работу системы понижения токсичности ОГ, служат поводом для включения контрольной лампы MIL.

Контрольная лампа неисправности MIL включается ECM при поступлении из TCM по шине CAN соответствующего сообщения о неисправности. Характер неисправности можно продиагностировать при помощи одобренной компанией Land Rover диагностической системы, которая считывает коды неисправности, сохраненные в памяти TCM.



Указатель состояния коробки передач


Указатель статуса коробки передач расположен на правой стороне щитка приборов на жидкокристаллическом дисплее спидометра. Дисплей указателя показывает положение рычага селектора P R N D, а в случае ручного режима (CommandShift™) - выбранную передачу. Когда рычаг селектора перемещается в положение "Sport", под указателем передачи режима CommandShift™ отображается сообщение "SPORT".


Символ Описание
P Выбрано стояночное положение
R Выбран задний ход
N Выбрано нейтральное положение
D Выбрана передача переднего хода
1 Выбрана 1-я передача (режим CommandShift™)
2 Выбрана 2-я передача (режим CommandShift™)
3 Выбрана 3-я передача (режим CommandShift™)
4 Выбрана 4-я передача (режим CommandShift™)
5 Выбрана 5-я передача (режим CommandShift™)
6 Выбрана 6-я передача (режим CommandShift™)
SPORT Выбран спортивный режим



Дисплей информационного центра


Дисплей информационного центра расположен в нижней части щитка приборов под спидометром и тахометром. Центр сообщений представляет собой ЖК-дисплей, на котором отображаются данные о состоянии автомобиля и текущая информация для водителя.

За дополнительной информацией обратитесь к главе: Центр информации и сообщений (413-08 Центр информации и сообщений, Описание и принцип действия).
