Freelander 2. Автоматическая трансмиссия (двигатель 2.2L Duratorq Td4)



Freelander 2. Спецификация автоматической коробки передач




Смазочные материалы, рабочие жидкости, герметики и клеи



Деталь Спецификации
Рекомендованная смазка – 3.2 Petrol * Esso JWS 3309 US. № запасной части Land Rover LR002748
Рекомендованная смазка – дизельный двигатель 2.2, автомобили, изготовленные до 2011 * Esso JWS 3309 US. № запасной части Land Rover LR002748
Рекомендованная смазка – дизельный двигатель 2.2, автомобили, изготовленные после 2011 * Nippon AW-1. № запасной части Land Rover LR0022460
Горловина гидротрансформатора+ Molykote FB180
Консистентная смазка шлицов карданного вала Weicon Anti Seize - 6G92M1C27AA
Герметик между поддоном и коробкой передач LR002912

* Не используйте другой смазочный материал, помимо указанного.

+ Избегайте перелива смазочного материала.



Объем заполнения



Деталь Объем (литры/пинты/амер. кварты)
Первоначальная "сухая" заправка* 7,0/12,3/7,4

* Окончательную проверку уровня/доливание масла необходимо проводить при установленном блоке



Общая спецификация



Деталь Спецификации
Автоматическая коробка передач Aisin AWF21 (6-ступенчатая автоматическая)
Максимальный крутящий момент:
Бензиновый 3,2 л 315 Nm (232 lb-ft)
Дизельный 2,2 л 450 Nm (332 lb-ft)
Передаточные числа:
1-я передача 4,148:1
2-я передача 2,370:1
3-я передача 1,556:1
4-я передача 1,155:1
5-я передача 0,859:1
6-я передача 0,686:1
Задний ход 3,394:1
Передаточное число главной передачи:
Бензиновый 3,2 л 3,750:1
Дизельный 2,2 л 3,329:1
Гидротрансформатор:
Бензиновый 3,2 л D260 170K
Дизельный 2,2 л D260 186K2
Модуль управления коробкой передач:
Расположение Встроен в верхнюю часть картера коробки передач
Тип – бензиновый 3.2, автомобили, изготовленные с 2007 по 2009 год SH 7055
Тип – дизельный 2.2, автомобили, изготовленные с 2007 по 2010 год SH 7055
Тип – бензиновый 3.2, автомобили, изготовленные до 2011 года SH 7058
Тип – бензиновый 3.2 и дизельный 2.2, автомобили, изготовленные после 2011 SH 7058



Моменты затяжки



Описание Nm lb-ft
3-контактный соленоид S1 10 7
3-контактный соленоид S2 10 7
Болт крышки - со стороны PTU - только для дизельного двигателя 2,2 л 24 18
Болт крышки - со стороны стартера - только для дизельного двигателя 2,2 л 24 18
Болт сливной пробки 47 35
Болт Torx пробки заливного отверстия 39 29
Болты крепления гибкой пластины к гидротрансформатору 60 44
Болты Torx масляного картера коробки передач 13 10
Болт стопорной пластины - датчик температуры масла 10 7
Болты главного блока клапанов управления 10 7
Переливной болт Torx 7 5
Крышка всасывающей стороны - клапан в сборе 10 7
Болты блока управления коробкой передач (TCM) 24 18
Опорный кронштейн блока управления коробкой передач (TCM) 25 18
Датчик частоты вращения – входной сигнал 5 3,7
Болты крепления коробки передач к двигателю - M10:
Бензиновый 3,2 л 48 35
Дизельный 2,2 л 65 48
Болты крепления коробки передач к двигателю - M8 - только для бензинового двигателя 3,2 л 24 18

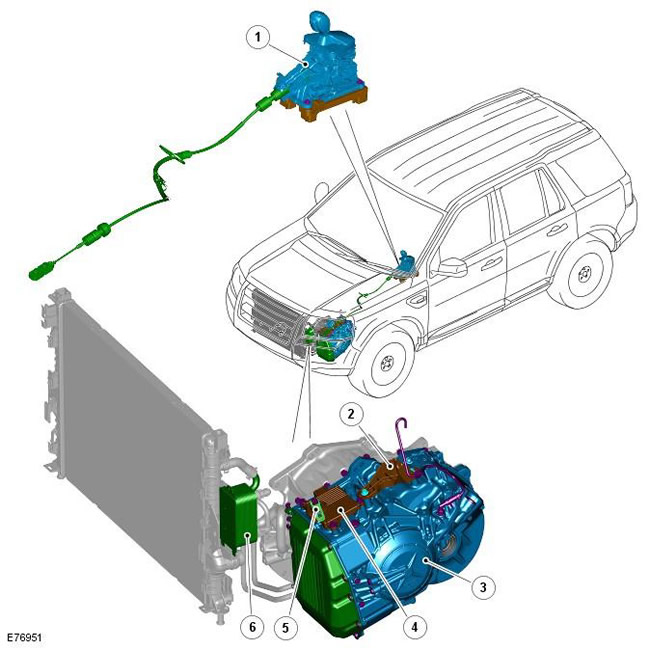

Freelander 2. Расположение элементов и описание








Поз. № запасной части Наименование
1 - Узел селектора автоматической коробки передач
2 - Кронштейн троса
3 - Автоматическая коробка передач
4 - Модуль управления коробкой передач (TCM)
5 - Рычаг
6 - Охладитель трансмиссионной жидкости

AW F21 - это 6-ступечатая автоматическая коробка передач с электронным управлением, изготавливаемая компанией Aisin AW в Японии. В этой коробке передач отражены новейшие технологии в области коробок-автоматов для поперечных полноприводных (AWD) агрегатов. В этой коробке передач предусмотрены lock-up slip control (управление блокировкой проскальзывания), функции 'CommandShift™', автоматические и выбираемые водителем режимы для оптимального поведения на дрогах и на бездорожье.

Коробкой передач управляет модуль TCM, в котором записано программное обеспечение, управляющее работой полуавтоматического режима "CommandShift™". TCM дает возможность эксплуатировать коробку передач как обычную автоматическую коробку передач, устанавливая рычаг селектора в положения P, R, N или D. Перемещение селектора поперек кулисы в положение "M/S" переводит коробку передач в электронный режим "Sport". Дальнейшее перемещение рычага в продольном направлении, в положение + или –, переводит коробку передач в электронный механический режим "CommandShift™".

За дополнительной информацией обратитесь к главе: Наружные органы управления (307-05 Наружные органы управления автоматической коробкой передач/ коробкой передач в блоке с ведущим мостом, Описание и принцип действия).

Коробка передач AW F21 имеет следующие характеристики:
  • Не нуждается в техническом обслуживании
  • Перегрузочная способность по крутящему моменту: 450 Нм
  • Трансмиссионное масло заливается на весь срок эксплуатации
  • В гидротрансформаторе предусмотрена функция контролируемого проскальзывания с электронно-регулируемым контролем блокировки на передачах 2 - 6
  • Программы управления переключением передач выбирает TCM
  • TCM обладает способностью к адаптации и обеспечивает высокое качество переключения на протяжении всего срока службы коробки передач
  • Ресурсы диагностики TCM доступны посредством высокоскоростной шины CAN
