Freelander 2. Клапан продувки угольного фильтра системы контроля двигателя 2.2L Duratorq Td4



ПРИМЕЧАНИЕ: Будьте осторожны, чтобы при снятии клапана продувки не отсоединить магистраль продувки от задней части впускного коллектора.

ПРИМЕЧАНИЕ: Описание процедуры снятия может содержать описание действий по установке.



Снятие


1. Поднимите и подоприте автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

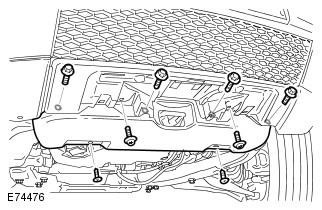

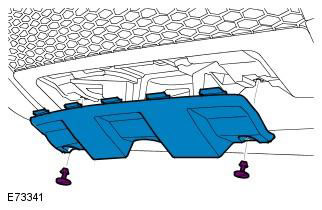

2. Снимите нижнюю защиту двигателя. Обратитесь к процедуре: Защита двигателя (501-02 Кузовные панели передка, Снятие и установка).


3.





4.





5.





6.




7. Снимите хомут.



Установка


1. При установке выполните процедуру снятия в обратной последовательности.
