Снятие
1. Приподнимите и подоприте автомобиль.
ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.
2. Снимите центральную панель дополнительной перегородки. Обратитесь к процедуре: Центральная панель дополнительной перегородки - 2.2L Duratorq - Td4 (501-02 Кузовные панели передка, Снятие и установка).
3. Слейте охлаждающую жидкость. Обратитесь к процедуре: Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (303-03B Охлаждение двигателя - 2.2L Duratorq - Td4, Общие процедуры).
4. Снимите подогреваемый кислородный датчик (HO2S). Обратитесь к процедуре: Подогреваемый кислородный датчик (HO2S) (303-14B Электронные органы управления - 2.2L Duratorq - Td4, Снятие и установка).
5.

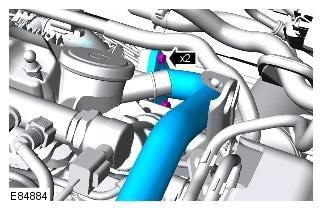

6.

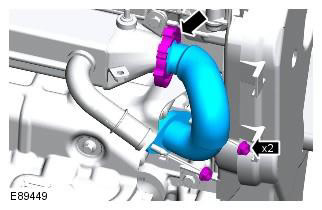

7.
8. Заглушите все отверстия. Установите новые заглушки. Отбракуйте элемент.
9.
10.
11. ПРЕДОСТЕРЕЖЕНИЕ: Отбракуйте элементы.
12.
13. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если элемент снимается только для получения доступа. Отбракуйте прокладку.
Установка

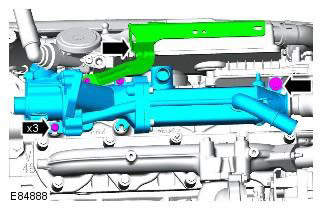

1. Установите клапан EGR. Момент затяжки: 10 Nm
ПРЕДОСТЕРЕЖЕНИЕ: Очистите элемент от грязи, смазки и посторонних частиц.
2. Установите охладитель EGR.
3. Заверните гайки и болт, но пока не затягивайте их полностью.

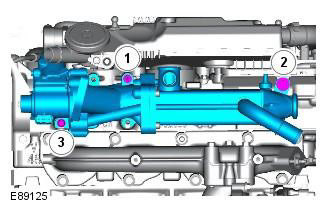

4. Затяните гайки, работая в указанной последовательности. Момент затяжки: 6 Nm
5. Затяните болты в порядке, показанном на рисунке. Момент затяжки: 10 Nm
6. Установите охладитель EGR на выпускной коллектор. Момент затяжки: 10 Nm
Очистите элемент от грязи, смазки и посторонних частиц. Убедитесь, что устанавливаются новые элементы.

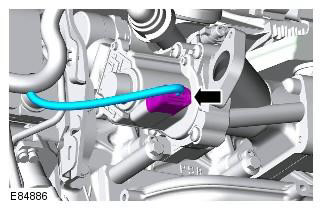

7. Подсоедините электрический разъем клапана EGR.

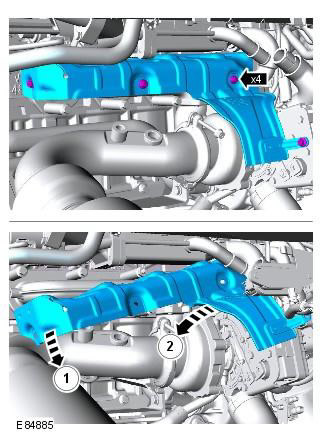

8. Установите теплозащитный экран выпускного коллектора. Момент затяжки: 10 Nm

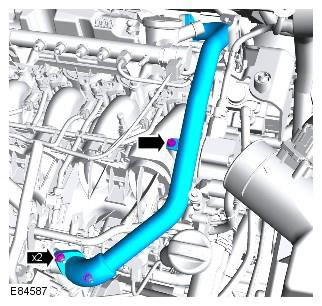

9. Установите трубопровод EGR между охладителем впускным коллектором. Момент затяжки: 10 Nm
Очистите элемент от грязи, смазки и посторонних частиц. Убедитесь, что устанавливается новый элемент.

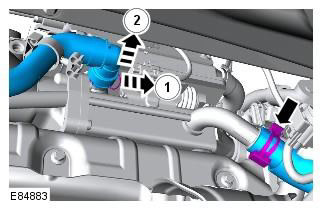

10. Подсоедините шланги охлаждающей жидкости и закрепите зажимами.

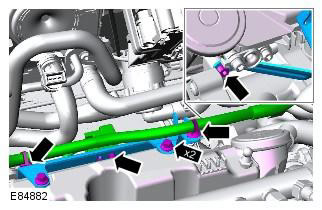

11. Установите кронштейн жгута электропроводки HO2S. Момент затяжки: 8 Nm
12. Установите датчик HO2S. Обратитесь к процедуре: Подогреваемый кислородный датчик (HO2S) (303-14B Электронные органы управления - 2.2L Duratorq - Td4, Снятие и установка).
13. Заправьте охлаждающей жидкостью систему охлаждения и удалите из системы воздух. Обратитесь к процедуре: Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (303-03B Охлаждение двигателя - 2.2L Duratorq - Td4, Общие процедуры).
14. Установите центральную панель дополнительной перегородки. Обратитесь к процедуре: Центральная панель дополнительной перегородки - 2.2L Duratorq - Td4 (501-02 Кузовные панели передка, Снятие и установка).
