Токсичность выхлопа двигателя 2.2L Duratorq Td4





Freelander 2. Система вентиляции картера двигателя 2.2L Duratorq Td4

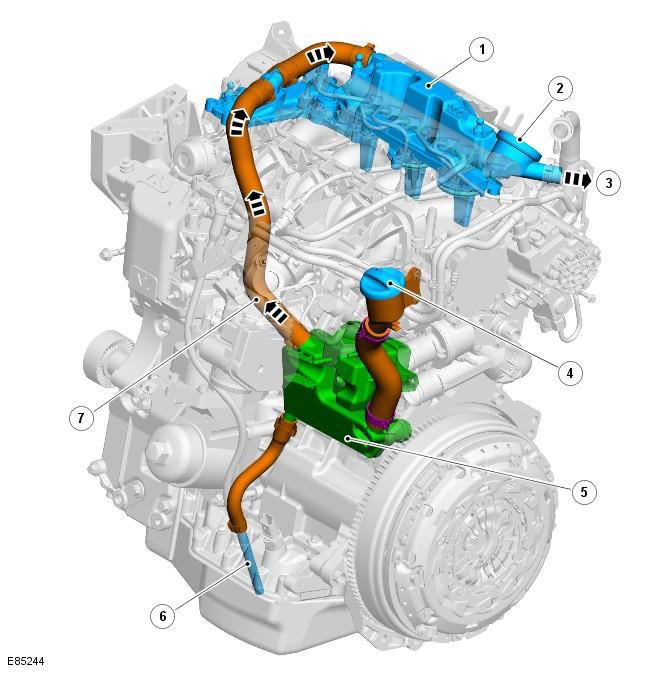

Поз. № запасной части Наименование
1 - Крышка распределительного вала
2 - Клапан системы вентиляции картера
3 - Воздухопровод, идущий от клапана системы вентиляции картера к системе воздухозабора
4 - Крышка маслозаливной горловины
5 - Маслоотделитель вентиляции картера
6 - Возвратный маслопровод
7 - Трубопровод вентиляции картерных газов - с указанием направления потока

Для предотвращения скапливания газов в картере двигателя картерные газы двигателя втягиваются в маслоотделитель, где частицы масла удаляются из газов. Затем масло стекает в масляный картер двигателя, а газы направляются в систему воздухозабора двигателя.

Перед вводом не содержащих масла газов в систему воздухозабора работает клапан принудительной вентиляции картера (PCV), чтобы минимизировать вариации давления в картере двигателя, вызываемые запросом воздуха со стороны двигателя и рабочими условиями двигателя.













Freelander 2. Система рециркуляции отработавших газов двигателя 2.2L Duratorq Td4








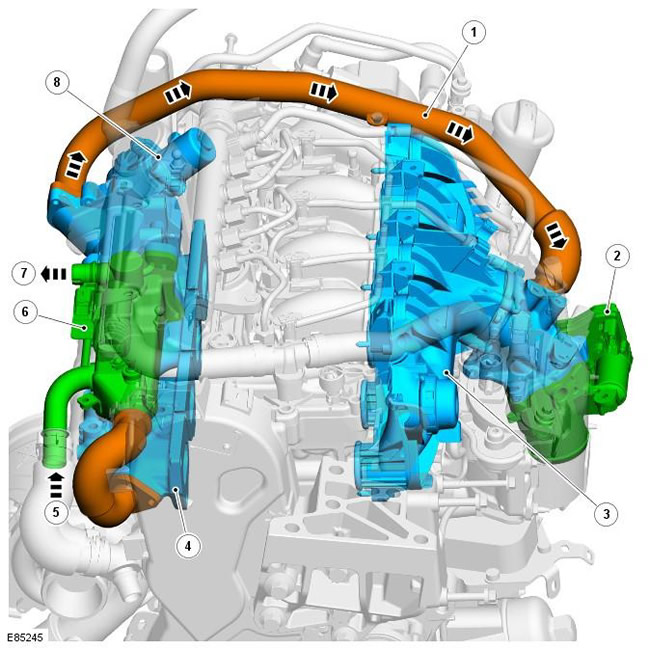

Поз. № запасной части Наименование
1 - Соединительный трубопровод отработавших газов - с указанием направления потока
2 - Корпус дроссельной заслонки
3 - Впускной коллектор
4 - Выпускной коллектор
5 - Впускной патрубок охлаждающей жидкости
6 - Теплообменник системы рециркуляции отработавших газов (EGR)
7 - Выпускной патрубок охлаждающей жидкости
8 - Клапан и исполнительное устройство рециркуляции отработавших газов (EGR)

В ходе реакции между кислородом и азотом при высоких температурах образуются вредные оксиды азота (NOx), являющиеся составной частью отработавших газов. Уменьшение температуры в камере сгорания двигателя, а поэтому и количество производимых оксидов NOX достигается рециркуляцией части отработавших газов. Рециркулирующие отработавшие газы заменяют часть воздуха, впускаемого в двигатель, так как это уменьшает содержание кислорода в цилиндрах и снижает максимальную температуру горения на несколько сотен градусов.

Для уменьшения температуры, а также для увеличения плотности вводимого заряда топлива, рециркулирующие отработавшие газы проходят через теплообменник рециркуляции отработавших газов (EGR). Теплообменник EGR использует охлаждающую жидкость из системы охлаждения двигателя, чтобы уменьшить температуру отработавших газов. Отработавшие газы, входящие в теплообменник EGR, достигают температуры приблизительно в 500 градусов C. Теплообменник EGR, прежде чем газы выйдут из него, снижает температуру газов до 250-300 градусов C.



Принципы работы


Электрически приводимый в действие клапан, установленный на выпускной стороне теплообменника EGR и управляемый модулем управления силовым агрегатом (PCM), регулирует количество отработавших газов, рециркулирующих в систему воздухозабора. PCM использует сигналы от различных датчиков двигателя и рассчитывает реакцию, базируясь на алгоритме, заложенном в программное обеспечение, чтобы управлять рециркуляцией отработавших газов. PCM передает этот управляющий сигнал к исполнительному устройству клапана, которое управляется в режиме замкнутого контура с помощью датчика массового расхода воздуха (MAF), обеспечивающего обратную связь с PCM.











Freelander 2. Клапан рециркуляции отработавших газов (EGR) двигателя 2.2L Duratorq Td4





Снятие


1. Поднимите и подоприте автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

2. Снимите теплообменник EGR. Обратитесь к процедуре: Охладитель системы рециркуляции отработавших газов (EGR) (303-08B Понижение токсичности выхлопа - 2.2L Duratorq - Td4, Снятие и установка).



Установка


1. Установите новый теплообменник EGR. Обратитесь к процедуре: Охладитель системы рециркуляции отработавших газов (EGR) (303-08B Понижение токсичности выхлопа - 2.2L Duratorq - Td4, Снятие и установка).
